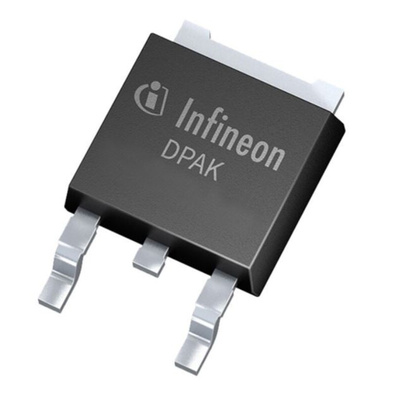

N-Channel MOSFET, 90 A, 80 V, 3-Pin DPAK Infineon IPD053N08N3GATMA1, МОП-транзистор

1711937
Номер производителя: IPD053N08N3GATMA1Производитель: Infineon
Цена за шт. (норма упаковки 10 шт)
276.90 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Infineon OptiMOS™3 Power MOSFETs, 60 to 80V

OptiMOS™ products are available in high performance packages to tackle the most challenging applications giving full flexibility in limited spaces. These Infineon products are designed to meet and exceed the energy efficiency and power density requirements of the sharpened next generation voltage regulation standards in computing applications.

Fast switching MOSFET for SMPS
Optimized technology for DC/DC converters
Qualified according to JEDEC1) for target applications
N-channel, logic level
Excellent gate charge x R DS(on) product (FOM)
Very low on-resistance R DS(on)
Pb-free plating

Infineon MOSFET

The Infineon TO-252-3 surface mount N-channel MOSFET is a new age product with a drain-source resistance of 5.3mohm at a gate-source voltage of 10V. The MOSFET has continuous drain current of 90A. It has a maximum gate-source voltage of 20V and drain-source voltage of 80V. It has a maximum power dissipation of 150W. The MOSFET has a minimum and a maximum driving voltage of 6V and 10V respectively. It has been optimized for lower switching and conduction losses. The MOSFET tackles the most challenging applications giving full flexibility in limited spaces. It is designed to meet and exceed the energy efficiency and power density requirements of the sharpened next generation voltage regulation standards in computing applications. The MOSFET offers excellent efficiency along with a long and productive life without compromising performance or functionality.

Features and Benefits

• Dual sided cooling
• Excellent gate charge x R DS (ON) product (FOM)
• Halogen free
• Lead (Pb) free plating
• Low parasitic inductance
• Low profile (<0, 7mm)
• Operating temperature ranges between -55°C and 175°C
• Optimized technology for DC-DC converters
• Superior thermal resistance
• Very low on resistance

Applications

• AC-DC
• Adapter
• DC-DC
• LED
• Motor control
• PC power
• Server power supplies
• SMPS
• Solar
• Telecommunication

Certifications

• ANSI/ESD S20.20:2014
• BS EN 61340-5-1:2007
• IEC61249-2-21
• JEDEC

MOSFET Transistors, Infineon

Infineon offers a large and comprehensive portfolio of MOSFET devices which includes the CoolMOS, OptiMOS and StrongIRFET families. They deliver best-in-class performance to bring more efficiency, power density and cost effectiveness. Designs requiring high quality and enhanced protection features benefit from AEC-Q101 industry standards Automotive qualified MOSFETs.

Техническая спецификация
pdfIPD053N08N3 Datasheet
Высота:
2.41мм
Длина:
6.73мм
Канал - тип:
N
Количество контактов:
3
Количество элементов на чип:
1
Конфигурация транзистора:
Single
Максимальная рассеиваемая мощность:
150 Вт
Максимальное напряжение входа:
20 В
Максимальное напряжение стока источника:
80 В
Максимальное пороговое напряжение:
3.5В
Максимальное сопротивление стока источника:
9.5 мОм
Максимальный непрерывный потребляемый ток:
90 A
Минимальное пороговое напряжение:
Прямое напряжение диода:
1.2В
Рабочая температура - максимальная:
+175 °C
Рабочая температура - минимальная:
-55 °C
Режим канала:
Enhancement
Серия:
IPD053N08N3 G
Тип монтажа:
Поверхностное крепление
Тип упаковки:
TO-252
Типичный заряд затвора при Vgs:
52 нКл при 10 В
Ширина:
7.36мм
