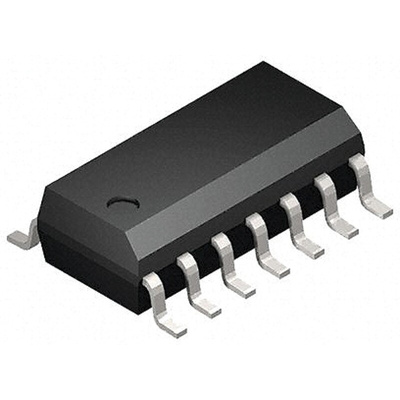

The 74HC04D is a high speed CMOS INVERTER fabricated with silicon gate C2MOS technology.
It achieves the high speed operation similar to equivalent LSTTL while maintaining the CMOS low power
dissipation.
The internal circuit is composed of 3 stages, including buffered output, which provide high noise immunity
stable output. All inputs are equipped with protection circuits against static discharge or transient excess voltage.
High speed: tpd = 6 ns (typ.) at VCC = 5 V
Low power dissipation: ICC = 1.0 μA (max) at Ta = 25
Balanced propagation delays: tPLH ≈ tPHL
Wide operating voltage range: VCC(opr) = 2.0 to 6.0 V
DatasheetESD Control Selection Guide V1Высота:
1.38мм
Длина:
8.95мм
Испытательное состояние задержки распространения:
50пФ
Количество контактов:
14
Количество элементов на чип:
6
Логическая функция:
Инвертор
Максимальное время задержки распространения при максимальном CL:
130 нс при 50 пФ
Максимальный высокий уровень выходного тока:
-5.2мА
Максимальный низкий уровень выходного тока:
5.2мА
Напряжение питания - максимальное:
6 В
Напряжение питания - минимальное:
2 В
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
8.95 x 3.9 x 1.38мм
Семейство логики:
74HC
Тип входа:
CMOS
Тип выхода:
Buffered
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SOIC
Ширина:
3.9мм
