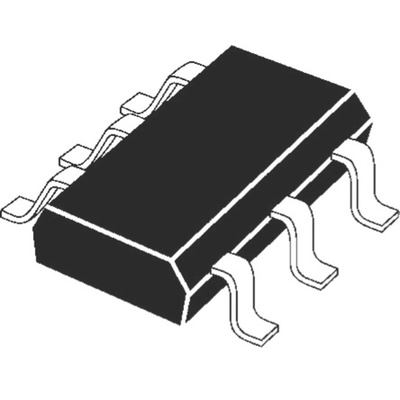

onsemi SZESD1L001W1T2G, Dual-Element Uni-Directional ESD Protection Diode, 6-Pin SC-88, Диод

1718425
Номер производителя: SZESD1L001W1T2GПроизводитель: onsemi
Цена за шт. (норма упаковки 50 шт)
62.40 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

The ESD1L001 is designed to protect four high speed data lines from ESD. Ultra−low capacitance and low ESD clamping voltage make this device an ideal solution for protecting voltage sensitive high speed data lines. The small form factor, flow−through style package allows for easy PCB layout and matched trace lengths necessary to maintain consistent impedance between high speed differential lines such as USB 3.0 and HDMI.

Low Capacitance (0.3 pF Typical, I/O to GND)
Short to Battery Survivability
Low ESD Clamping Voltage (30 V Typical, +16 A TLP, I/O to GND)
SZ Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements, PPAP Capable
These Devices are Pb−Free
USB2.0/3.0
LVDS
HDMI
High Speed Differential Pairs
10/100Mb Ethernet
Automotive Gateways

Техническая спецификация
pdfDatasheet
pdfESD Control Selection Guide V1
Автомобильный стандарт:
AEC-Q101
Высота:
1мм
Длина:
2.2мм
Ёмкость:
0.5пФ
Защита от электростатических разрядов:
Да
Испытательный ток:
1мА
Количество контактов:
6
Количество элементов на чип:
2
Конфигурация диода:
Array
Максимальное напряжение фиксации:
30В
Максимальный импульсный пиковый ток:
16A
Максимальный обратный ток утечки:
1мкА
Минимальное напряжение пробоя:
16.5В
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-55 °C
Рабочее напряжение:
16В
Размеры:
2.2 x 1.35 x 1мм
Тип монтажа:
Поверхностное крепление
Тип направления:
Однонаправленный
Тип упаковки:
SC-88
Ширина:
1.35мм
