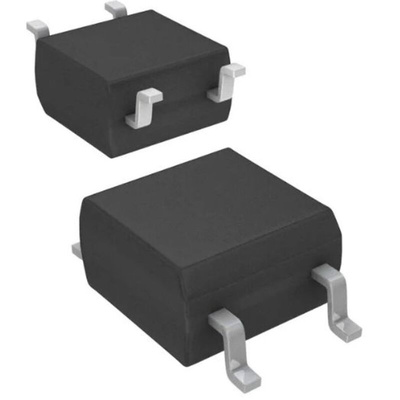

ASSR-4118-503E, Broadcom ASSR-4118 Series Solid State Relay, 0.1 A Load, Surface Mount, 400 V Load, 1.6 V Control, Реле

1744182
Номер производителя: ASSR-4118-503EПроизводитель: Broadcom
Цена за шт. (норма упаковки 5 шт)
803.40 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Microchip Technology RF Receiver

The Broadcom ASSR-4118 series, SO-4 package single pole single throw (SPST) solid-state relay (Photo MOSFET) has an electric rating of 0.1A and 400V. It consists of an AlGaAs infrared light-emitting diode (LED) input stage optically coupled to a high voltage output detector circuit. The detector consists of a high-speed photovoltaic diode array and driver circuitry to switch ON/OFF two discrete high voltage MOSFETs.

Features and Benefits

• Compact solid-state bi-directional signal switch
• High input-to-output insulation voltage
• Low input current: CMOS compatibility
• Low on-resistance: 8ohm typical for DC only, 25ohm typical for AC/DC
• Operating temperature ranges between -40°C and 85°C
• Single channel

Applications

• Telecommunication Switching
• Data Communications
• Industrial Controls
• Medical
• Security
• EMR/Reed Relay Replacement

Техническая спецификация
pdfDatasheet
Вид упаковки:
SO
Высота:
2мм
Глубина:
4.3мм
Диапазон нагрузочного напряжения:
-400 → +400В
Диапазон рабочих температур:
-40 → +85°C
Диапазон управляющего напряжения:
1.1 → 1.6 В
Длина:
4.4мм
Ёмкость:
0.4пФ
Количество полюсов:
1
Конфигурация контактов:
SPST
Максимальное время включения:
5мс
Максимальное напряжение нагрузки:
400 В
Максимальное напряжение управления:
1.6 В
Максимальный ток нагрузки:
0.1 A
Минимальное напряжение нагрузки:
-400 В
Минимальное напряжение управления:
1.1 В
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
4.4 x 4.3 x 2мм
Серия:
ASSR-4118
Специальные функции:
CMOS Compatibility, CSA Component Acceptance
Тип клеммы:
PCB Pin
Тип коммутации:
Переменный ток
Тип монтажа:
Поверхностное крепление
Тип реле:
Твердотельное реле
Ток утечки в выключенном состоянии:
1 мкА
Устройства вывода:
MOSFET
