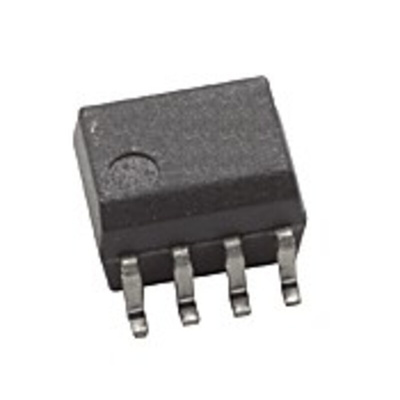

Broadcom, HCPL-0501-500E Open Collector Output Optocoupler, Surface Mount, 8-Pin SO

1744187
Номер производителя: HCPL-0501-500EПроизводитель: Broadcom
Цена за шт. (норма упаковки 5 шт)
760.50 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

The Broadcom HCPL-0501 diode-transistor optocoupler uses an insulating layer between a LED and an integrated photodetector to provide electrical insulation between input and output. Separate connections for the photodiode bias and output-transistor collector increase the speed up to a hundred times that of a conventional phototransistor coupler by reducing the base-collector capacitance. This single channel optocoupler is available in a SO-8 package.

15 kV/ms Minimum Common Mode Transient Immunity at Vcm = 1500 V (HCPL-4503/ HCPL-0453)
High Speed: 1 Mb/s
TTL Compatible
Available in 8-Pin DIP, SO-8, Wide body Packages
Open Collector Output
Guaranteed Performance from Temperature: 0 degrees C to 70 degrees C

Техническая спецификация
pdfDatasheet
Количество каналов:
1
Количество штырьков:
8
Логический выход:
Да
Максимальное прямое напряжение:
1.8В
Максимальный входной ток:
25 мА
Максимальный коэффициент передачи тока:
50%
Минимальный коэффициент передачи по току:
19%
Серия:
HCPL-0501
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SO
Устройства вывода:
Открытый коллектор
