EVL-SRK2001-HVS, STMicroelectronics Evaluation Board for SRK2001 Adaptive Synchronous Recti Fication Controller Resonant Converter for

1750675
Номер производителя: EVL-SRK2001-HVSПроизводитель: STMicroelectronics
Цена за шт.
36429.90 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

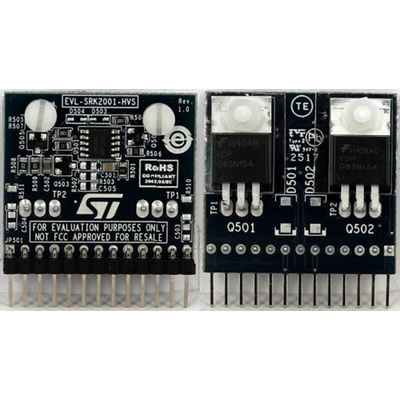

STMicroelectronics EVL-SRK2001-HVS Evaluation Board

The STMicroelectronics EVL-SRK2001-HVS evaluation board for the SRK2001 synchronous rectification controller is suitable for LLC converter applications with higher output voltage (up to 48 V), because of the use of external sensing MOSFETs in series with DVS1, 2 pins. An external VCC voltage (12V, max. 20V) is required to supply the IC. The SRK2001 implements a control scheme for secondary-side synchronous rectification in LLC resonant converters using a transformer with a centre-tap secondary winding for full-wave rectification.

Features and Benefits

• Dual gate drive for N-channel MOSFETs
• External high voltage sensing MOSFETs and TO220 SR MOSFETs (6.85mΩ 150V rated) for application with output voltages up to 48V
• Max. Frequency: 500kHz
• Synchronous rectifier for LLC resonant converter with adaptive turn-on and turn-off

Техническая спецификация
pdfDatasheet
Для использования с:
SRK2001
Классификация комплекта:
Оценочная плата
Название комплекта:
Evaluation Board for SRK2001 Adaptive Synchronous Recti Fication Controller
Рекомендуемое устройство:
EVL-SRK2001-HVS
Функция управления питанием:
Resonant Converter
