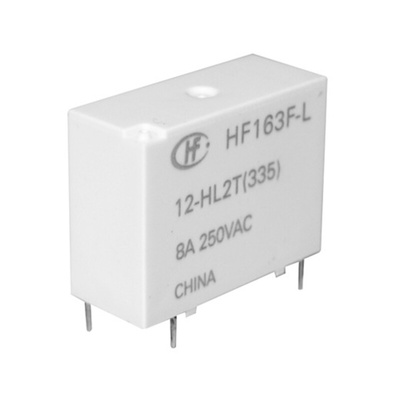

HF163F-L/12-HL2T, Hongfa Europe GMBH SPNO PCB Mount Latching Relay - 10 A, 10 A, 12V dc, Реле

1762836
Номер производителя: HF163F-L/12-HL2TПроизводитель: Hongfa Europe GMBH
Цена за шт. (норма упаковки 2 шт)
915.00 руб. (С НДС) *
Количество 2+
Цена 915.00 руб.

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Hongfa SPNO Latching Relay

The Hongfa SPNO 1-pole latching PCB mount relay is actuated with the help of a 12VDC coil and up to 10A DC/AC current through the coil to switch positions. This relay is a subminiature intermediate power latching relay. It can be used in single coil and double coil winding configuration. This relay has silver alloy contact for high electrical endurance.

Features and Benefits

• Environmental friendly product
• Isolation voltage between the coil and contacts is 5KVAC
• Service temperature range between -40°C and 85°C
• High mechanical endurance and life expectancy of 1M cycles
• Resistant to vibration and abrasion
• Low power consumption
• Offers excellent board space saving

Applications

• Used as a control device
• Automotive industry
• Household appliances
• Industrial machinery
• Telecommunication

Техническая спецификация
pdfDatasheet
Встречающиеся стандарты:
cULus File No
Высота:
18.8мм
Глубина:
10мм
Диапазон рабочих температур:
-40 → +85°C
Длина:
24мм
Изоляция катушка-контакт:
5кВ перем. тока
Катушка напряжение:
12В пост. тока
Классификация коммутационных реле:
Subminiature Intermediate Power Latching Relay
Количество полюсов:
1
Коммутируемый ток:
10 A
Конфигурация контактов:
SPNO
Максимальная коммутируемая мощность переменного тока:
2.5 кВA
Максимальная коммутируемая мощность постоянного тока:
150 Вт
Максимальное коммутируемое напряжение переменного тока:
250В
Максимальное коммутируемое напряжение постоянного тока:
30В
Максимальный ток коммутации переменного тока:
10 A
Максимальный ток коммутации постоянного тока:
10 A
Материал контактов:
Серебряный сплав
Мощность катушки:
400мВт
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
24 x 10 x 18.8мм
Серия:
HF163F-L
Сопротивление катушки:
360 Ом
Срок службы:
1 x 10^6 циклов
Тип клеммы:
PCB Pin
Тип монтажа:
Крепление на печатной плате
Электрический ресурс:
5 x 10^4 циклов
