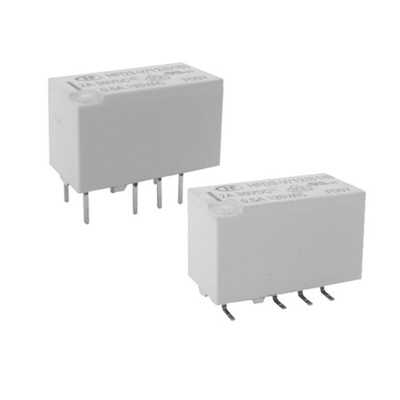

HFD3-V/005, Hongfa Europe GMBH PCB Mount Signal Relay, 5V dc Coil, 2A Switching Current, DPDT, Реле

1762889
Номер производителя: HFD3-V/005Производитель: Hongfa Europe GMBH
Цена за шт. (норма упаковки 5 шт)
713.70 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Hongfa DPDT Non-Latching Relay PCB Mount

The Hongfa DPDT non-latching electromagnetic 2-pole PCB mount relay is a subminiature form signal relay. It is actuated with the help of a 5VDC coil and up to 4A DC/AC current through the coil for the relay to switch positions. This relay has silver alloy contacts.

Features and Benefits

• Power switching up to 60W in case of DC
• Service temperature range between -40°C and 85°C
• Isolation voltage between coil and contact is 6KVAC
• Surge withstand voltage of 6000VAC
• High contact capacity of 2A 30VDC
• Single side stable type relay
• Low power consumption

Applications

• Used as a control device
• Automotive industry

Техническая спецификация
pdfDatasheet
Высота:
9.2мм
Глубина:
7.5мм
Диапазон рабочих температур:
-40 → +85°C
Длина:
15мм
Изоляция катушка-контакт:
1.8кВ rms
Катушка напряжение:
5В пост. тока
Классификация коммутационных реле:
Subminiature Signal Relay
Количество полюсов:
2
Коммутируемый ток:
2A
Конфигурация контактов:
DPDT
Максимальная коммутируемая мощность переменного тока:
62.5VA
Максимальная коммутируемая мощность постоянного тока:
60 Вт
Максимальное коммутируемое напряжение переменного тока:
277В
Максимальное коммутируемое напряжение постоянного тока:
220В
Максимальный ток коммутации переменного тока:
1 A
Максимальный ток коммутации постоянного тока:
2 A
Материал контактов:
Золоченый
Мощность катушки:
140мВт
Особенности:
SMT And DIP Types Available, Bifurcated Contacts, Single Side Stable And Latching Type Available
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
15 x 7.5 x 9.2мм
Серия:
HFD3-V
Сопротивление катушки:
125Ом
Срок службы:
1 x 10^7 циклов
Стопорящий:
Нет
Тип клеммы:
PCB Pin
Тип монтажа:
Крепление на печатной плате
Электрический ресурс:
100000 Операций
