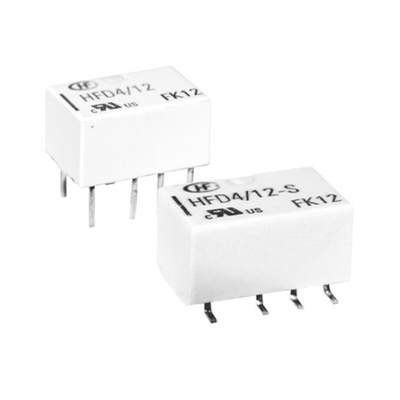

HFD4/012-L, Hongfa Europe GMBH PCB Mount Signal Relay, 12V dc Coil, 2A Switching Current, DPDT, Реле

1762948
Номер производителя: HFD4/012-LПроизводитель: Hongfa Europe GMBH
Цена за шт. (норма упаковки 2 шт)
409.50 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Hongfa DPDT Non-Latching Relay

The Hongfa DPDT 2-pole non-latching PCB mount relay is actuated with the help of a 12VDC coil and up to 2A DC/AC current through the coil for the relay to switch positions. This relay is a subminiature signal type relay. It can be used with a single coil winding configuration. This relay has silver alloy contacts for high electrical endurance.

Features and Benefits

• Environmental friendly product
• SMT and DIP types available
• Isolation voltage between the coil and contacts is 1.8KV
• Service temperature range between -40°C and 85°C
• High mechanical endurance and life expectancy of 100M cycles
• High surge withstand voltage up to 2500VAC
• Resistant to vibration and abrasion
• Low power consumption
• Offers excellent board space saving

Applications

• Used as a control device
• Automotive industry
• Household appliances
• Industrial machinery
• Telecommunication

Техническая спецификация
pdfDatasheet
Встречающиеся стандарты:
CQC File No
Высота:
5.4мм
Глубина:
6.5мм
Диапазон рабочих температур:
-40 → +85°C
Длина:
10мм
Изоляция катушка-контакт:
2.5кВ перем. тока
Катушка напряжение:
12В пост. тока
Классификация коммутационных реле:
Subminiature Signal Relay
Количество полюсов:
2
Коммутируемый ток:
2A
Конфигурация контактов:
DPDT
Максимальная коммутируемая мощность переменного тока:
62.5VA
Максимальная коммутируемая мощность постоянного тока:
60 Вт
Максимальное коммутируемое напряжение переменного тока:
250В
Максимальное коммутируемое напряжение постоянного тока:
220В
Максимальный ток коммутации переменного тока:
2 A
Максимальный ток коммутации постоянного тока:
2 A
Материал контактов:
Серебряный сплав
Мощность катушки:
100мВт
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
10 x 6.5 x 5.4мм
Серия:
HFD4
Сопротивление катушки:
1440Ом
Срок службы:
1 x 10^8 циклов
Стопорящий:
Нет
Тип клеммы:
PCB Pin
Тип монтажа:
Крепление на печатной плате
Электрический ресурс:
1 x 10^5 циклов
