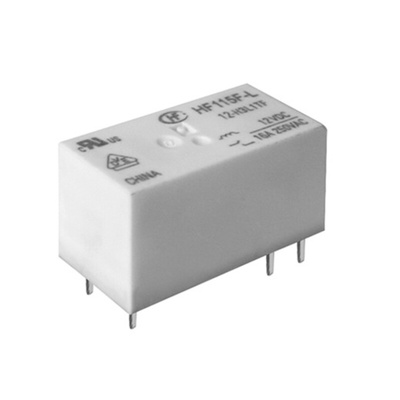

HF115F-L/12-Z3L2TF(610), Hongfa Europe GMBH SPDT PCB Mount Latching Relay - 20 A, 20 A, 12V dc, Реле

1762959
Номер производителя: HF115F-L/12-Z3L2TF(610)Производитель: Hongfa Europe GMBH
Цена за шт.
1194.00 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Hongfa Europe GMBH SPDT Latching Relay

The Hongfa SPDT latching PCB mount relay has a low mounting height of 15.7mm. It is actuated with the help of a 12VDC coil and up to 20A DC/AC current through the coil for the relay to switch position. It is a double coil latching relay with silver alloy contact.

Features and Benefits

• Provides high power switching up to 300W in case of DC
• Wide operating temperature range of -40°C and 80°C
• Isolation between coil and contact is 5kV
• Durability up to 1 x 107 cycles
• Environmental friendly product
• Plastic sealed and flux proofed types available

Applications

• Automotive engines and household appliances
• Industrial machinery and medical equipment
• Telecommunication equipment

Техническая спецификация
pdfDatasheet
Встречающиеся стандарты:
CQC File No
Высота:
15.7мм
Глубина:
12.7мм
Диапазон рабочих температур:
-40 → +85°C
Длина:
29мм
Изоляция катушка-контакт:
5кВ
Катушка напряжение:
12В пост. тока
Классификация коммутационных реле:
Miniature High Power Latching Relay
Количество полюсов:
1
Коммутируемый ток:
20 A
Конфигурация контактов:
SPDT
Максимальная коммутируемая мощность переменного тока:
4 кВA
Максимальное коммутируемое напряжение переменного тока:
440В
Максимальное коммутируемое напряжение постоянного тока:
300В
Максимальный ток коммутации переменного тока:
20 A
Максимальный ток коммутации постоянного тока:
20 A
Материал контактов:
Серебряный сплав
Мощность катушки:
600мВт
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
29 x 12.7 x 15.7мм
Серия:
HF115F-L
Сопротивление катушки:
360 Ом
Срок службы:
2 x 10^6 циклов
Тип клеммы:
PCB Pin
Тип монтажа:
Крепление на печатной плате
Электрический ресурс:
5 x 10^4 циклов
