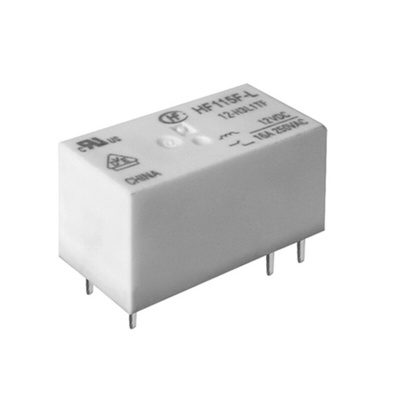

HF115F-L/5-Z3L2TF(610), Hongfa Europe GMBH SPDT PCB Mount Latching Relay - 20 A, 20 A, 5V dc, Реле

1762969
Номер производителя: HF115F-L/5-Z3L2TF(610)Производитель: Hongfa Europe GMBH
Цена за шт.
1131.00 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Hongfa SPDT Latching Relay

The Hongfa SPDT 1-pole latching PCB mount relay is actuated with the help of a 5VDC coil and up to 20A DC/AC current through the coil for the relay to switch positions. It is a miniature type high power relay. It can be used with a single or double coil winding configuration. This relay has silver alloy contact for high electrical endurance.

Features and Benefits

• Environmental friendly product
• Isolation voltage between the coil and contacts is 5KV
• Service temperature range between -40°C and 85°C
• High surge withstand voltage up to 10KVAC
• High mechanical endurance and life expectancy of 2M cycles
• Resistant to vibration and abrasion
• Low power consumption
• Offers excellent board space saving

Applications

• Used as a control device
• Automotive industry
• Household appliances
• Industrial machinery
• Telecommunication

Техническая спецификация
pdfDatasheet
Встречающиеся стандарты:
CQC File No
Высота:
15.7мм
Глубина:
12.7мм
Диапазон рабочих температур:
-40 → +85°C
Длина:
29мм
Изоляция катушка-контакт:
5кВ
Катушка напряжение:
5В пост. тока
Классификация коммутационных реле:
Miniature High Power Latching Relay
Количество полюсов:
1
Коммутируемый ток:
20 A
Конфигурация контактов:
SPDT
Максимальная коммутируемая мощность переменного тока:
4 кВA
Максимальное коммутируемое напряжение переменного тока:
440В
Максимальное коммутируемое напряжение постоянного тока:
300В
Максимальный ток коммутации переменного тока:
20 A
Максимальный ток коммутации постоянного тока:
20 A
Материал контактов:
Серебряный сплав
Мощность катушки:
600мВт
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
29 x 12.7 x 15.7мм
Серия:
HF115F-L
Сопротивление катушки:
62 Ом
Срок службы:
2 x 10^6 циклов
Тип клеммы:
PCB Pin
Тип монтажа:
Крепление на печатной плате
Электрический ресурс:
5 x 10^4 циклов
