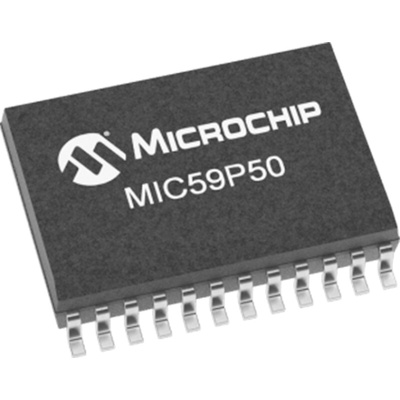

Microchip MIC59P50YWM Octal-Bit 8 Bit Latch, Transparent SR Type, Open Collector, 24-Pin SOIC, Триггер-защелка

1770888
Номер производителя: MIC59P50YWMПроизводитель: Microchip
Цена за шт. (норма упаковки 2 шт)
1458.00 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

The MIC59P50 parallel-input latched driver is a high-voltage (80V), high-current (500mA) integrated circuit comprised of eight CMOS data latches, a bipolar Darlington transistor driver for each latch, and CMOS control circuitry for the common CLEAR, STROBE, and OUTPUT ENABLE functions. Similar to the MIC5801, additional protection circuitry supplied on this device includes thermal shutdown, under voltage lockout (UVLO), and over-current shutdown.

4.4 MHz Minimum Data Input Rate
High-Voltage, High-Current Outputs
Per-Output Over-Current Shutdown (500mA Typical)
Undervoltage Lockout
Thermal Shutdown
Output Fault Flag
4.4 MHz Minimum Data Input Rate
High-Voltage, High-Current Outputs
Per-Output Over-Current Shutdown (500mA Typical)
Undervoltage Lockout
Thermal Shutdown
Output Fault Flag
Output Transient Protection Diodes
CMOS-, PMOS-, NMOS-, and TTL-compatible Inputs
Internal Pull-Down Resistors
Low-Power CMOS Latches
Single or Split Supply Operation

Техническая спецификация
pdfDatasheet
Set/Reset:
Да
Высота:
2.26мм
Длина:
15.42мм
Количество битов:
8
Количество каналов на чип:
1
Количество контактов:
24
Количество элементов на чип:
22
Напряжение питания - максимальное:
15.3 В
Напряжение питания - минимальное:
-0.3 В
Полярность:
Неинвертирующий
Рабочая температура - максимальная:
+85 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
15.42 x 7.52 x 2.26мм
Режим защелки:
Прозрачный
Семейство логики:
CMOS
Тип выхода:
Открытый коллектор
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SOIC
Фиксация элементов:
SR Type
Ширина:
7.52мм
