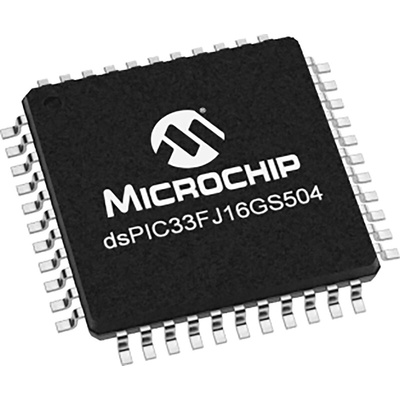

DSPIC33FJ16GS504-E/PT Microchip DSPIC33FJ16GS504, 16bit Digital Signal Processor 40MHz 16 kB Flash 44-Pin TQFP, Процессор

1773811
Номер производителя: DSPIC33FJ16GS504-E/PTПроизводитель: Microchip
Цена за шт. (норма упаковки 2 шт)
1242.00 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

dsPIC33FJXXGSXXX SMPS & Digital Power Conversion 16-bit Digital Signal Controller. These devices offer features supporting common, multi-loop digital switch-mode power supplies (SMPS) and other digital power-conversion applications such as:AC to DC Converters DC to DC Converters Power Factor correction Uninterruptible power supply (UPS) Inverters Embedded Power-Supply Controllers Circuit Breakers, Arc Fault Detection

Operating Conditions
3.0V to 3.6V, -40ºC to +150ºC, DC to 20 MIPS
3.0V to 3.6V, -40ºC to +125ºC, DC to 40 MIPS
3.0V to 3.6V, -40ºC to +85ºC, DC to 50 MIPS
dsPIC33F DSC Core
Code-efficient (C and Assembly) architecture
Two 40-bit wide accumulators
Single-cycle (MAC/MPY) with dual data fetch
Single-cycle mixed-sign MUL plus hardware divide
32-bit multiply support
High-Speed PWM

Техническая спецификация
pdfDatasheet
ADC:
2 (12 x 10 бит)
Автомобильный стандарт:
AEC-Q100
Архитектура набора команд:
Harvard
Высота:
1.05мм
Длина:
10мм
Каналы ADC:
12
Каналы PWM:
8
Количество единиц PWM:
4
Количество единиц АЦП:
2
Количество каналов I2C:
1
Количество каналов SPI:
1
Количество каналов UART:
1
Количество контактов:
44
Количество таймеров:
2
Максимальная частота:
40МГц
Прибор с миллионом операций в секунду:
40MIPS
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-40 °C
Размер ОЗУ:
2 кВ
Размер программной памяти:
16 кВ
Размеры:
10 x 10 x 1.05мм
Разрешение ADC:
10бит
Разрешение PWM:
16бит
Разрешение таймера:
16 bit, 32bit
Серия:
DSPIC33FJ16GS504
Таймеры:
1 x 32-bit, 3 x 16-bit
Тип монтажа:
Поверхностное крепление
Тип памяти программ:
Flash
Тип упаковки:
TQFP
Числовой и арифметический формат:
ALU
Ширина:
10мм
Ширина шины данных:
16бит
Широтно-импульсная модуляция:
4 (8 x 16 бит)
