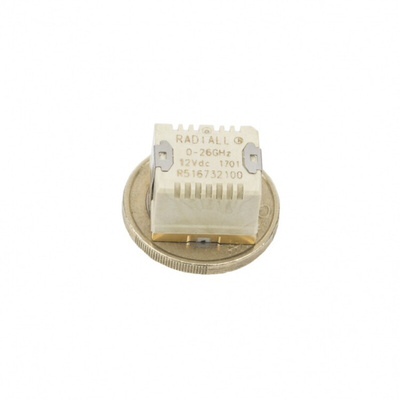

To extend the frequency range limits of SMT switches, Radiall merged the proven RAMSES concept with SLIM LINE technology. The Quartz series, which is an new evolution of Radiall’s previous SMT relay and can work up to 26.5GHz with a typical operating life of 5 million cycles. These surface mount relays are perfect for high frequency applications where space is limited.
FULL SMT TECHNOLOGY COMPATIBLE
High frequency
High life span
High repeatability
High power applications
R516 Series Data SheetВносимые потери:
0.5 дБ при 8 ГГц
Время работы, в том числе отказов:
5мс
Высота:
12мм
Глубина:
12мм
Диапазон рабочих температур:
-25 → +70°C
Длина:
15мм
Изоляция:
40 дБ при 8 ГГц
Импеданс:
50Ом
Катушка напряжение:
12В пост. тока
Классификация коммутационных реле:
Универсальное реле
Количество полюсов:
1
Конфигурация контактов:
SPDT
Коэффициент напряжения стоячей волны VSWR:
1.4 при 8 ГГц
Максимальная частота катушки:
8ГГц
Материал контактов:
Медь
Мощность катушки:
5Вт
Рабочая температура - максимальная:
+70°C
Рабочая температура - минимальная:
-25°C
Размеры:
15 x 12.7 x 12мм
Сопротивление катушки:
195 Ом
Специальные функции:
High Frequency, High Life Span, High Power Applications, High Repeatability
Срок службы:
2000000 (Cold Switch) cycles, 500 (Hot Switch) cycles
Тип монтажа:
Крепление на печатной плате
