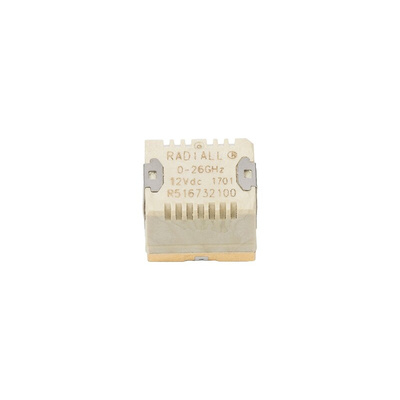

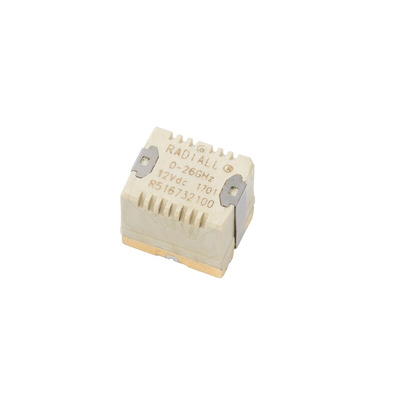

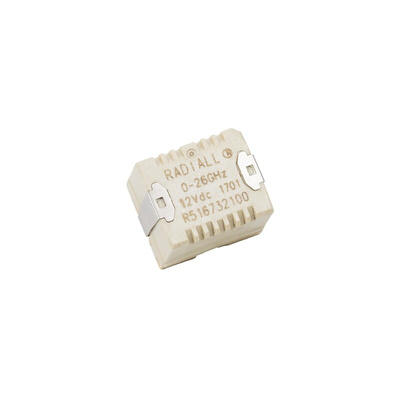

To extend the frequency range limits of SMT switches, Radiall merged the proven RAMSES concept with SLIM LINE technology. The Quartz series, which is an new evolution of Radiall’s previous SMT relay and can work up to 26.5GHz with a typical operating life of 5 million cycles. These surface mount relays are perfect for high frequency applications where space is limited.
FULL SMT TECHNOLOGY COMPATIBLE
High frequency
High life span
High repeatability
High power applications
Техническая спецификация
R516 Series Data Sheet
Вносимые потери:
0.5 дБ при 8 ГГц
Время работы, в том числе отказов:
5мс
Диапазон рабочих температур:
-40 → +85°C
Изоляция:
40 дБ при 8 ГГц
Катушка напряжение:
12В пост. тока
Классификация коммутационных реле:
Универсальное реле
Конфигурация контактов:
SPDT
Коэффициент напряжения стоячей волны VSWR:
1.4 при 8 ГГц
Максимальная частота катушки:
8ГГц
Рабочая температура - максимальная:
+85°C
Рабочая температура - минимальная:
-40°C
Размеры:
15 x 12.7 x 12мм
Сопротивление катушки:
205Ом
Специальные функции:
High Frequency, High Life Span, High Power Applications, High Repeatability
Срок службы:
3000000 (Cold Switch) cycles, 500 (Hot Switch) cycles
Тип монтажа:
Крепление на печатной плате
