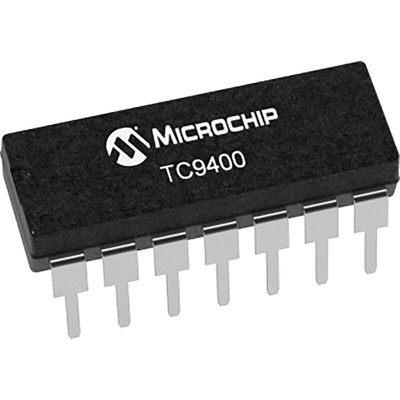

Microchip TC9400COD, Voltage-to-Frequency Converter, Voltage, 100kHz 0.05 %FSR @ 10 kHz, 14-Pin SOIC, Преобразователь

1779726
Номер производителя: TC9400CODПроизводитель: Microchip
Цена за шт.
3387.00 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

The TC9400/TC9401/TC9402 are low-cost voltage-to-frequency (V/F) converters utilizing low power CMOS technology. The converters accept a variable analog input signal and generate an output pulse train whose frequency is linearly proportional to the input voltage. The devices can also be used as highly-accurate frequency-to-voltage (F/V) converters, accepting virtually any input frequency waveform and providing a linearly-proportional voltage output. A complete V/F or F/V system only requires the addition of two capacitors, three resistors, and reference voltage.

Choice of Guaranteed Linearity:
TC9401...............0.01%
TC9400...............0.05%
TC9402...............0.25%
DC to 100 kHz (F/V)or 1Hz to 100kHz (V/F)
Low Power Dissipation: 27mW Typ
Single/Dual Supply Operation: +8V to +15V
or ± 4V to ± 7.5V
Gain Temperature Stability: ± 25 ppm/°C Typ.
Programmable Scale Factor

Техническая спецификация
pdfDatasheet
Высота:
1.5мм
Длина:
8.65мм
Количество контактов:
14
Погрешность линеаризации:
0.05 %FSR @ 10 kHz
Рабочая температура - максимальная:
+70 °C
Рабочая температура - минимальная:
0 °C
Размеры:
8.65 x 3.9 x 1.5мм
Тип источника питания:
Single
Тип монтажа:
Поверхностное крепление
Тип преобразователя:
Напряжение
Тип упаковки:
SOIC
Типичное двойное напряжение питания:
±4 до ±7.5В
Типичное одинарное напряжение питание:
8 → 15 В
Частота полного масштаба:
100кГц
Ширина:
3.9мм
