Dual N/P-Channel-Channel MOSFET, 30 A, 40 V, 4-Pin PowerPak SO-8L Dual Vishay Siliconix SQJ504EP-T1_GE3, МОП-транзистор

1783893
Номер производителя: SQJ504EP-T1_GE3Производитель: Vishay Siliconix
Цена за шт. (норма упаковки 10 шт)
374.40 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Vishay MOSFET

The Vishay surface mount dual channel (both N and P-channels) MOSFET is a new age product with a drain-source voltage of 40V. It has drain-source resistance of 17mohm at a gate-source voltage of 10V. It has a maximum power dissipation of 34W and a continuous drain current of 30A. The MOSFET has been optimized, for lower switching and conduction losses. The MOSFET offers excellent efficiency along with a long and productive life without compromising performance or functionality. It is applicable in the automotive industry.

Features and Benefits

• Halogen free
• Lead (Pb) free
• Operating temperature ranges between -55°C and 175°C
• TrenchFET power MOSFET

Certifications

• AEC-Q101
• ANSI/ESD S20.20:2014
• BS EN 61340-5-1:2007
• Rg tested
• UIS tested

Техническая спецификация
pdfDatasheet
Автомобильный стандарт:
AEC-Q101
Высота:
1.07мм
Длина:
5.99мм
Канал - тип:
N, P
Количество контактов:
4
Количество элементов на чип:
2
Максимальная рассеиваемая мощность:
34 W, 34 W
Максимальное напряжение входа:
±20 В
Максимальное напряжение стока источника:
40 В
Максимальное пороговое напряжение:
2.5В
Максимальное сопротивление стока источника:
30 мОм
Максимальный непрерывный потребляемый ток:
30 A
Материал транзистора:
Si
Минимальное пороговое напряжение:
1.5В
Прямое напряжение диода:
1.2В
Рабочая температура - максимальная:
+175 °C
Рабочая температура - минимальная:
-55 °C
Режим канала:
Enhancement
Серия:
TrenchFET
Тип монтажа:
Поверхностное крепление
Тип упаковки:

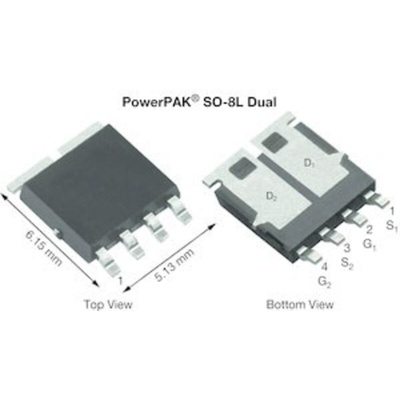

PowerPAK SO-8L Dual
Типичный заряд затвора при Vgs:
18 (N канал) нКл при 10 В, 56 (P канал) нКл при 10 В
Ширина:
5мм
