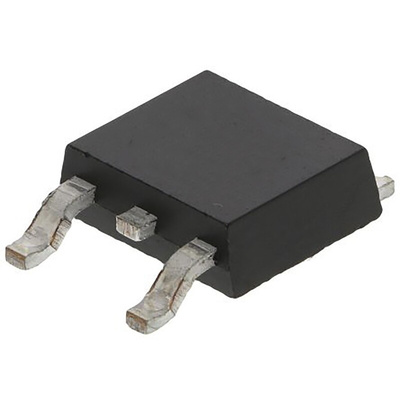

N-Channel MOSFET, 50 A, 150 V, 3-Pin DPAK onsemi FDD86250-F085, МОП-транзистор

1784442
Номер производителя: FDD86250-F085Производитель: onsemi
Цена за шт. (норма упаковки 10 шт)
269.10 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

ON Semiconductor MOSFET

The ON Semiconductor DPAK-3/TO252-3 surface mount N-channel MOSFET is a new age product with a drain-source voltage of 150V and a maximum gate-source voltage of 20V. It has drain-source resistance of 22mohm at a gate-source voltage of 10V. It has continuous drain current of 50A and maximum power dissipation of 160W. The MOSFET has a driving voltage of 10V. The MOSFET has been optimized for lower switching and conduction losses. The MOSFET offers excellent efficiency along with a long and productive life without compromising performance or functionality.

Features and Benefits

• Compact design
• Lead (Pb) free
• Low QG and capacitance
• Low QG and capacitance to minimize driver losses
• Low RDS (on) to minimize conduction losses
• Minimize conduction losses
• Minimize driver losses
• Operating temperature ranges between -55°C and 175°C
• Small footprint (5x6 mm)

Applications

• Automotive engine control
• Distributed power architectures and VRM
• Integrated starter/alternator
• Power train management
• Primary switch for 12V systems
• Solenoid and motor drivers

Certifications

• AEC−Q101
• ANSI/ESD S20.20:2014
• BS EN 61340-5-1:2007
• UIS certified

Техническая спецификация
pdfDatasheet
pdfDatasheet FDD86250-F085
Высота:
2.39мм
Длина:
6.73мм
Канал - тип:
N
Количество контактов:
3
Количество элементов на чип:
1
Конфигурация транзистора:
Single
Максимальная рассеиваемая мощность:
160 Вт
Максимальное напряжение входа:
±20 В
Максимальное напряжение стока источника:
150 В
Максимальное пороговое напряжение:
Максимальное сопротивление стока источника:
22 мОм
Максимальный непрерывный потребляемый ток:
50 A
Минимальное пороговое напряжение:
Прямое напряжение диода:
1.25В
Рабочая температура - максимальная:
+175 °C
Рабочая температура - минимальная:
-55 °C
Режим канала:
Enhancement
Тип монтажа:
Поверхностное крепление
Тип упаковки:
DPAK (TO-252)
Типичный заряд затвора при Vgs:
28 нКл при 10 В
Ширина:
6.22мм
