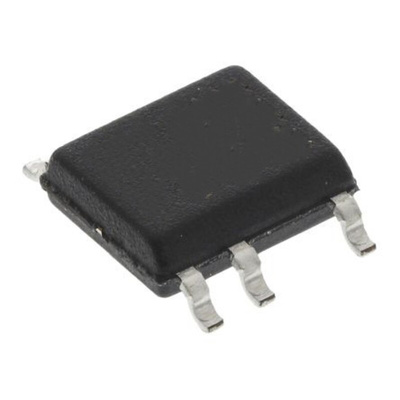

onsemi NCP1239JD65R2G, PWM Controller, 35 V, 65 kHz 7-Pin, SOIC, ШИМ-Контроллер

1784578
Номер производителя: NCP1239JD65R2GПроизводитель: onsemi
Цена за шт. (норма упаковки 10 шт)
261.30 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

The NCP1239 is a fixed-frequency current-mode controller featuring a high-voltage start-up current source to provide a quick and lossless power-on sequence. This function greatly simplifies the design of the auxiliary supply and the VCC capacitor by activating the internal start-up current source to supply the controller during start-up, transients, latch, stand-by etc. With a supply range up to 35 V, the controller hosts a jittered 65 or 100-kHz switching circuitry operated in peak current mode control.

Fixed-Frequency 65-kHz or 100-kHz Current-Mode Control Operation
Frequency Foldback Down to 26 kHz and Skip Mode to Maximize Performance in Light Load Conditions
Adjustable Over Power Protection (OPP) Circuit
High-Voltage Current Source with Brown-Out (BO) Detection
Internal Slope Compensation
Internal Fixed Soft-Start
Frequency Jittering in Normal and Frequency Foldback Modes
64-ms Timer-Based Short-Circuit Protection with Auto-Recovery or Latched Operation

Техническая спецификация
pdfDatasheet
pdfDatasheet NCP1239JD65R2G
Время нарастания:
40нс
Время спада:
30нс
Высота:
1.5мм
Выходной ток:
500 mA, 500 mA
Длина:
5мм
Количество выходов:
1
Количество контактов:
7
Максимальная частота переключений:
65 кГц
Максимальный рабочий цикл:
84%
Метод управления:
Ток
Напряжение выходное:
16 В
Напряжение питания - максимальное:
35 В
Рабочая температура - максимальная:
+150 °C
Размеры:
5 x 4 x 1.5мм
Тип PWM контроллера:
Токовый режим
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SOIC
Топология:
Обратный ход
Ширина:
4мм
