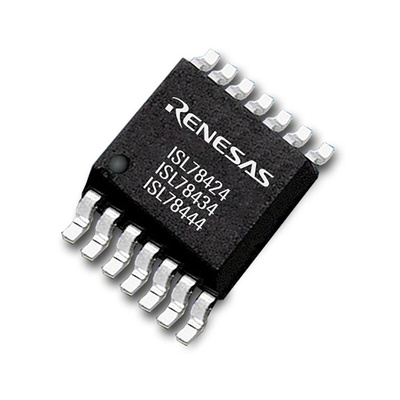

Renesas Electronics ISL78424AVEZ-T7A Motor Driver IC 14-Pin, HTSSOP, Драйвер двигателя

1813184
Номер производителя: ISL78424AVEZ-T7AПроизводитель: Renesas Electronics
Цена за шт. (норма упаковки 2 шт)
1413.00 руб. (С НДС) *
Количество 2+ 20+ 50+ 200+ 500+
Цена 1413.00 руб. 1257.00 руб. 1134.00 руб. 1029.00 руб. 942.00 руб.

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Patented gate-sensed adaptive dead time control provides shoot-through protection and minimized deadtime
Unique tri-level PWM input for integration with Renesas multiphase controllers (for example, ISL78225 and ISL78226)
3A sourcing and 4A sinking output current
On-chip 3Ω bootsrap FET switch
Programmable dead time delay with single resistor
Tri-level PWM input (ISL78424, ISL78444)
Independent HI/LI inputs (ISL78434)
Separate source/sink pins at driver outputs (ISL78424, ISL78434)
Bootstrap and VDD Undervoltage Lockout (UVLO)
Wide supply range: 8V to 18V
Bootstrap supply maximum voltage: 100V
Maximum phase voltage: 86V
Minimum phase voltage: -10V

Техническая спецификация
pdfDatasheet
Автомобильный стандарт:
AEC-Q100
Высота:
1.1мм
Высота изделия:
1.1мм
Длина:
5мм
Длина изделия:
5мм
Количество контактов:
14
Максимальное напряжение питания:
18 В
Максимальный выходной ток:
3 (Source) A, 4 (Sink) A
Напряжение питания - максимальное:
18 В
Напряжение питания - минимальное:
8 В
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
5 x 4.4 x 1.1мм
Серия:
ISL78424
Тип монтажа:
Поверхностное крепление
Тип упаковки:
HTSSOP
Ширина:
4.4мм
Ширина изделия:
4.4мм
