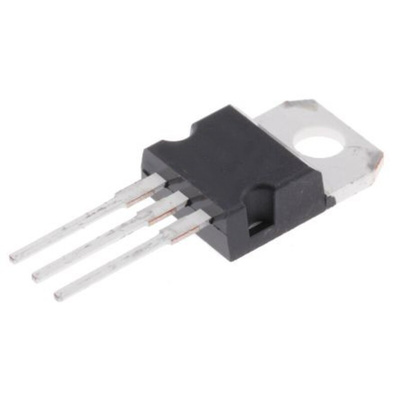

ON Semiconductor ON Semi TIP117G PNP Darlington Pair, 2 (Continuous) A, 4 (Peak) A 100 V dc HFE:500, 3-Pin TO-220

1841112
Номер производителя: TIP117GПроизводитель: ON Semiconductor
Цена за шт. (норма упаковки 50 шт)
231.00 руб. (С НДС) *
Количество 50+ 100+ 500+ 1000+ 2500+
Цена 231.00 руб. 168.00 руб. 141.00 руб. 120.00 руб. 117.00 руб.

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

The Darlington Bipolar Power Transistor is designed for general purpose amplifier and low speed switching applications. The TIP110, TIP111, TIP112 (NPN), TIP115, TIP116, TIP117 (PNP) are complementary devices.

High DC Current Gain - hFE = 2500 (typ) @ IC = 1.0 Adc
Collector-Emitter Sustaining Voltage @ 30 mA
VCEO(sus) = 60 Vdc (Min) TIP110, TIP115
VCEO(sus) = 80 Vdc (Min) TIP111, TIP116
VCEO(sus) = 100 Vdc (Min) TIP112, TIP117
Low Collector-Emitter Saturation Voltage
VCE(sat) = 2.5 Vdc (Max) @ IC= 2.0 Adc
= 4.0 Vdc (Max) @ IC= 5.0 Adc
Monolithic Construction with Built-In Base-Emitter Shunt Resistors
Compact TO-220 AB Package
Pb-Free Packages are Available

Техническая спецификация
pdfDatasheet TIP117G
Высота:
15.75мм
Длина:
10.53мм
Количество контактов:
3
Количество элементов на чип:
1
Конфигурация:
Single
Конфигурация транзистора:
Single
Максимальная рассеиваемая мощность:
50 Вт
Максимальное напряжение база-эмиттер:
5 В пост. тока
Максимальное напряжение коллектор-база:
100 В пост. тока
Максимальное напряжение коллектор-эмиттер:
100 В пост. тока
Максимальное напряжение насыщение коллектор-эмиттер:
2.5 В пост. тока
Максимальный непрерывный ток коллектора:
2 (Непрерывный) A, 4 (Пиковый) A
Максимальный ток коллекторный отсечки:
2мА
Минимальное усиление постоянного тока:
500
Рабочая температура - максимальная:
+150 °C
Рабочая температура - минимальная:
-65 °C
Размеры:
10.53 x 4.83 x 15.75мм
Тип монтажа:
Сквозное отверстие
Тип транзистора:
PNP
Тип упаковки:
TO-220
Ток базы:
50мА
Ширина:
4.83мм
