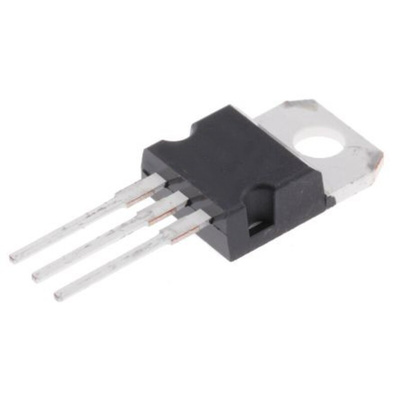

The Bipolar Power Transistor is designed for general purpose power amplifier and switching applications. The TIP41, TIP41A, TIP41B, TIP41C (NPN), and TIP42, TIP42A, TIP42B, TIP42C (PNP) are complementary devices.
Collector-Emitter Saturation Voltage - VCE(sat) = 1.5 V (Max) @ IC = 6.0 Adc
Collector-Emitter Sustaining Voltage -VCEO(sus) = 60 Vdc (min) - TIP41A, TIP42A=80 Vdc (min) - TIP41B, TIP42B=100 Vdc (min) - TIP41C, TIP42C
High Current Gain Bandwidth Product fT = 3 MHz (min) @ IC = 500 mAdc
Compact TO-220 AB Package
These are Pb-Free Packages
Datasheet TIP42CGВысота:
15.75мм
Длина:
10.53мм
Количество контактов:
3
Количество элементов на чип:
1
Конфигурация:
Single
Конфигурация транзистора:
Single
Максимальная рассеиваемая мощность:
65 Вт
Максимальное напряжение база-эмиттер:
5 В пост. тока
Максимальное напряжение коллектор-база:
100 В пост. тока
Максимальное напряжение коллектор-эмиттер:
100 В пост. тока
Максимальное напряжение насыщение коллектор-эмиттер:
1.5 В пост. тока
Максимальный непрерывный ток коллектора:
10 (Peak) A, 6 (Continuous) A
Максимальный ток коллекторный отсечки:
400мкА
Минимальное усиление постоянного тока:
15
Рабочая температура - максимальная:
+150 °C
Рабочая температура - минимальная:
-65 °C
Размеры:
10.53 x 4.83 x 15.75мм
Тип монтажа:
Сквозное отверстие
Тип транзистора:
PNP
Тип упаковки:
TO-220
Ток базы:
2A
Ширина:
4.83мм
