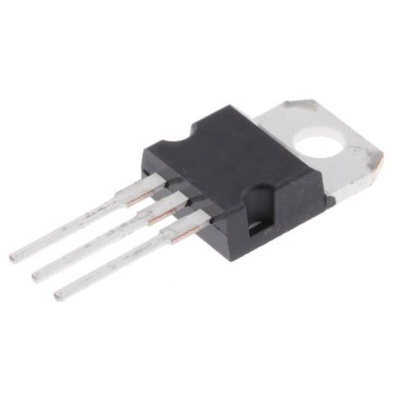

onsemi 2N6043G NPN Transistor, 8 A, 60 V dc, 3-Pin TO-220, Транзистор

1844152
Номер производителя: 2N6043GПроизводитель: onsemi
Цена за шт. (норма упаковки 50 шт)
261.30 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

The 8 A, 100 V NPN Darlington Bipolar Power Transistor is designed for general-purpose amplifier and low-speed switching applications. 2N6040, 2N6042 (PNP), and 2N6043, 2N6045 (NPN) are complementary devices.

High DC Current Gain -hFE = 2500 (Typ) @ IC = 4.0 Adc
Collector-Emitter Sustaining Voltage - @ 100 mAdc -VCEO(sus) = 60 Vdc (Min) - 2N6040, 2N6043VCEO(sus)= 80 Vdc (Min) - 2N6041, 2N6044VCEO(sus)= 100 Vdc (Min) - 2N6042, 2N6045
Low Collector-Emitter Saturation Voltage -VCE(sat) = 2.0 Vdc (Max) @ IC = 4.0 Adc - 2N6040,41, 2N6043,44VCE(sat)= 2.0 Vdc (Max) @ IC = 3.0 Adc - 2N6042, 2N6045
Monolithic Construction with Built-In Base-Emitter Shunt Resistors
Pb-Free Packages are Available

Техническая спецификация
pdfDatasheet_1 2N6043G
pdfDatasheet
Количество контактов:
3
Количество элементов на чип:
1
Конфигурация транзистора:
Single
Максимальная рабочая частота:
1 МГц
Максимальная рассеиваемая мощность:
75 Вт
Максимальное напряжение база-эмиттер:
5 В пост. тока
Максимальное напряжение коллектор-база:
60 В пост. тока
Максимальное напряжение коллектор-эмиттер:
60 В пост. тока
Максимальный постоянный ток коллектора:
8 A
Рабочая температура - максимальная:
+150 °C
Размеры:
10.53 x 4.83 x 15.75мм
Тип монтажа:
Сквозное отверстие
Тип транзистора:
NPN
Тип упаковки:
TO-220
