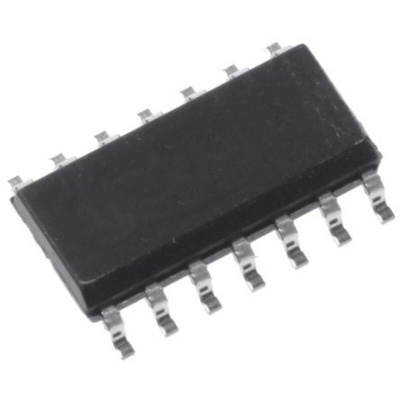

onsemi MC74HC86ADG 1-Input XOR Logic Gate, 14-Pin SOIC, Логический вентиль

1844286
Номер производителя: MC74HC86ADGПроизводитель: onsemi
Цена за шт. (норма упаковки 55 шт)
148.20 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

74HC Family, ON Semiconductor

High-Speed CMOS Logic
Operating Voltage: 2 to 6 V
Compatibility: Input CMOS, Output CMOS

High-Performance Silicon-Gate CMOS, The MC74HC86A is identical in pin out to the LS86, this device is similar in function to the MM74C86 and L86, but has a different pin out. The device inputs are compatible with standard CMOS outputs, with pullup resistors, they are compatible with LSTTL outputs.

Output Drive Capability: 10 LSTTL Loads
Outputs Directly Interface to CMOS, NMOS, and TTL
Operating Voltage Range: 2 to 6 V
Low Input Current: 1 mA
High Noise Immunity Characteristic of CMOS Devices
Chip Complexity: 56 FETs or 14 Equivalent Gates

74HC Family

Техническая спецификация
pdfDatasheet MC74HC86ADG
Автомобильный стандарт:
AEC-Q100
Высота:
1.5мм
Длина:
8.75мм
Испытательное состояние задержки распространения:
50пФ
Количество входов за проход:
1
Количество контактов:
14
Количество элементов:
1
Логическая функция:
XOR
Максимальное время задержки распространения при максимальном CL:
150нс
Напряжение питания - максимальное:
6 В
Напряжение питания - минимальное:
2 В
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-55 °C
Размеры:
8.75 x 4 x 1.5мм
Семейство логики:
74HC
Тип выхода:
CMOS, LSTTL, NMOS, TTL
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SOIC
Ширина:
4мм
