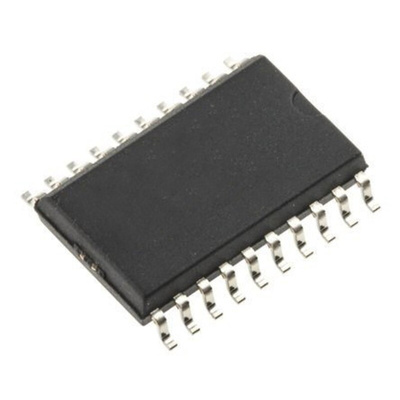

onsemi MC74HC541ADWR2G Buffer & Line Driver, 3-State, 20-Pin SOIC, Микросхема

1844758
Номер производителя: MC74HC541ADWR2GПроизводитель: onsemi
Цена за шт. (норма упаковки 20 шт)
202.80 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

High-Performance Silicon-Gate CMOS, The MC74HC541A is identical in pin out to the LS541. The device inputs are compatible with Standard CMOS outputs. External pullup resistors make them compatible with LSTTL outputs. The HC541A is an octal non-inverting buffer/line driver/line receiver designed to be used with 3-state memory address drivers, clock drivers, and other bus-oriented systems. This device features inputs and outputs on opposite sides of the package and two ANDed active-low output enables. The HC541A is similar in function to the HC540A, which has inverting outputs.

Output Drive Capability: 15 LSTTL Loads
Outputs Directly Interface to CMOS, NMOS and TTL
Operating Voltage Range: 2 to 6V
Low Input Current: 1mA
High Noise Immunity Characteristic of CMOS Devices
Chip Complexity: 134 FETs or 33.5 Equivalent Gates

Техническая спецификация
pdfDatasheet MC74HC541ADWR2G
Автомобильный стандарт:
AEC-Q100
Испытательное состояние задержки распространения:
10пФ
Количество каналов на чип:
1
Количество контактов:
20
Логическая функция:
Buffer, Driver, Noninverting Buffer
Максимальное время задержки распространения при максимальном CL:
120нс
Напряжение питания - максимальное:
6 В
Напряжение питания - минимальное:
2 В
Полярность:
Неинвертирующий
Размеры:
12.95 x 7.6 x 2.4мм
Семейство логики:
HC
Тип выхода:
3 State
Тип микросхемы:
Octal Buffer & Line Driver IC
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SOIC
