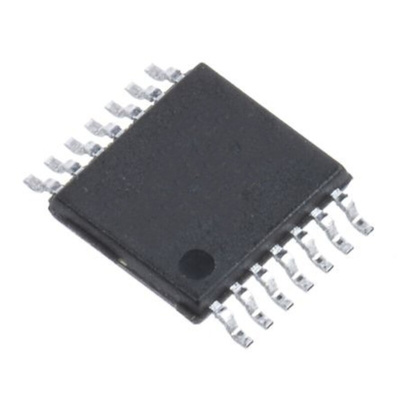

High-Performance Silicon-Gate CMOS, The MC74HCT14A may be used as a level converter for interfacing TTL or NMOS outputs to high-speed CMOS inputs. The HCT14A is identical in pin out to the LS14. The HCT14A is useful to "square up" slow input rise and fall times. Due to the hysteresis voltage of the Schmitt trigger, the HCT14A finds applications in noisy environments.
Output Drive Capability: 10 LSTTL Loads
TTL/NMOS-Compatible Input Levels
Outputs Directly Interface to CMOS, NMOS and TTL
Operating Voltage Range: 4.5 to 5.5 V
Low Input Current: 1.0 mA
Chip Complexity: 72 FETs or 18 Equivalent Gates
Datasheet MC74HCT14ADTR2GАвтомобильный стандарт:
AEC-Q100
Вход триггера Шмитта:
Да
Высота:
1.05мм
Длина:
5.1мм
Испытательное состояние задержки распространения:
50пФ
Количество контактов:
14
Количество элементов на чип:
1
Логическая функция:
Inverter Schmitt Trigger
Максимальное время задержки распространения при максимальном CL:
48нс
Напряжение питания - максимальное:
5.5 В
Напряжение питания - минимальное:
4.5 В
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-55 °C
Размеры:
5.1 x 4.5 x 1.05мм
Семейство логики:
74HCT
Тип входа:
CMOS
Тип монтажа:
Поверхностное крепление
Тип упаковки:
TSSOP
Ширина:
4.5мм
