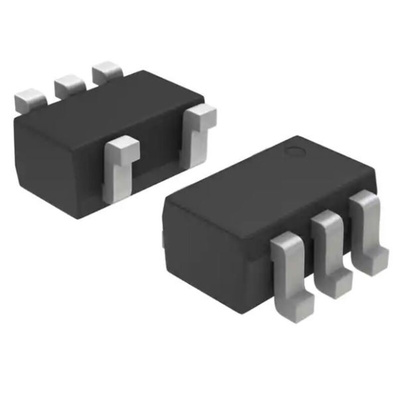

onsemi MC74VHC1G14DFT2G Schmitt Trigger Inverter, 5-Pin SOT-353, Инвертор

1844863
Номер производителя: MC74VHC1G14DFT2GПроизводитель: onsemi
Цена за шт. (норма упаковки 100 шт)
35.10 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

The MC74VHC1G14 is a single gate CMOS Schmitt trigger inverter fabricated with silicon gate CMOS technology. The internal circuit is composed of three stages, including a buffer output which provides high noise immunity and stable output. The MC74VHC1G14 input structure provides protection when voltages up to 7 V are applied, regardless of the supply voltage. This allows the MC74VHC1G14 to be used to interface 5 V circuits to 3 V circuits. The MC74VHC1G14 can be used to enhance noise immunity or to square up slowly changing waveforms.

High Speed: tPD = 4.0ns (Typ) at VCC = 5V
Low Power Dissipation: ICC = 1μA (Max) at TA = 25°C
Power Down Protection Provided on Inputs
Balanced Propagation Delays
Pin and Function Compatible with Other Standard Logic Families
Chip Complexity: FETs = 101

Техническая спецификация
pdfDatasheet MC74VHC1G14DFT2G
Автомобильный стандарт:
AEC-Q100
Вход триггера Шмитта:
Да
Высота:
1мм
Длина:
2.2мм
Испытательное состояние задержки распространения:
50пФ
Количество контактов:
5
Количество элементов на чип:
1
Логическая функция:
Inverter Schmitt Trigger
Максимальное время задержки распространения при максимальном CL:
20.5нс
Напряжение питания - максимальное:
5.5 В
Напряжение питания - минимальное:
2 В
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-55 °C
Размеры:
2.2 x 1.35 x 1мм
Семейство логики:
74VHC
Тип входа:
CMOS, TTL
Тип выхода:
Schmitt Trigger
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SOT-353
Ширина:
1.35мм
