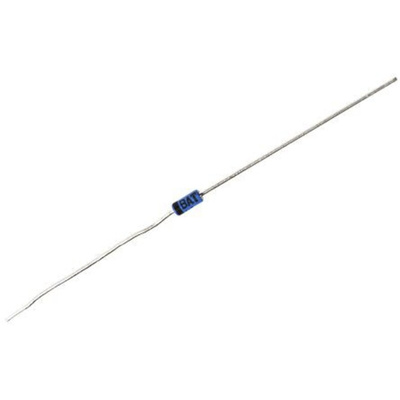

1N5225B, onsemi, 3V Zener Diode 5% 500 mW Through Hole 2-Pin DO-35, Стабилитрон

1844989
Номер производителя: 1N5225BПроизводитель: onsemi
Цена за шт. (норма упаковки 250 шт)
3.90 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

General Data Applicable to all series in this group.
500 Milliwatt
Hermetically Sealed
Glass Silicon Zener Diodes
Complete Voltage Range - 1.8 to 200 Volts
DO-204AH Package - Smaller than Conventional DO-204AA Package
Double Slug Type Construction
Metallurgically Bonded Construction
Mechanical Characteristics:
CASE: Double slug type, hermetically sealed glass
MAXIMUM LEAD TEMPERATURE FOR SOLDERING PURPOSES: 230°C, 1/16", from case for 10 seconds
FINISH: All external surfaces are corrosion resistant with readily solderable leads
POLARITY: Cathode indicated by color band. When operated in zener mode, cathode will be positive with respect to anode
MOUNTING POSITION: Any
WAFER FAB LOCATION: Phoenix, Arizona
ASSEMBLY/TEST LOCATION: Seoul, Korea

Техническая спецификация
pdfDatasheet 1N5225B
Допустимое отклонение напряжения стабилитрона:
5%
Испытательный ток:
20мА
Количество контактов:
2
Количество элементов на чип:
1
Конфигурация диода:
Single
Максимальная рассеиваемая мощность:
500 мВт
Максимальное сопротивление стабилитрона:
1600 Ω @ 0.25 mA, 29 Ω @ 20 mA
Максимальный обратный ток утечки:
50мкА
Напряжение в прямом направлении:
1.2В
Номинальное напряжение стабилитрона:
3В
Прямой ток:
200мА
Рабочая температура - максимальная:
+200 °C
Рабочая температура - минимальная:
-65 °C
Размеры:
1.91 (диаметр) x 4.56мм
Тип монтажа:
Сквозное отверстие
Тип стабилитрона:
Общего назначения
Тип упаковки:
DO-35
Типичный температурный коэффициент напряжения:
-0.07%/°C
