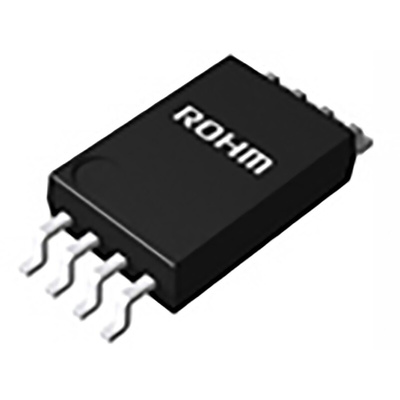

BA3472FV-E2 ROHM, Op Amps, 4MHz 100 kHz, 3 → 36 V, 8-Pin SSOP, Операционный усилитель

1848707
Номер производителя: BA3472FV-E2Производитель: ROHM
Цена за шт. (норма упаковки 10 шт)
195.00 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

General-purpose BA3472 / BA3474 family integrate two/four Independent Op-amps and phase compensation capacitors on a single chip and have some features of high-gain, low power consumption, and wide operating voltage range of +3[V] ∼ +36[V](single power supply). Especially, characteristics are high slew rate (10V/μs) and high Maximum frequency (4MHz).

Operable with a single power supply
Wide operating supply voltage
+3.0 [V] ～ +36.0 [V] (single supply)
±1.5 [V] ～ ±18.0 [V] (split supply)
Standard Op-Amp. Pin-assignments
Internal phase compensation
High slew rate: 10[V/μs]
Maximum frequency: 4[MHz]
High open loop voltage gain
Internal ESD protection
Human body model (HBM) ±5000 [V] (Typ.)
Operable low input voltage around GND level
Wide output voltage range VEE+0.3[V] ～ VCC-1.0[V](Typ.) with VCC-VEE=30[V]

Техническая спецификация
pdfDatasheet BA3472FV-E2
Входной сдвиг тока:
75нА
Высота:
1.15мм
Выходной ток:
30 (Сток) мА, 30 (Источник) мА
Диапазон входного напряжения:
±1.5 → ±18 В, 3 → 36 В
Длина:
4.4мм
Количество каналов на чип:
2
Количество контактов:
8
Максимальная рабочая частота:
100 кГц
Максимальное входное напряжение:
36 V, ±18 V
Минимальное входное напряжение:
3 V, ±1.5 V
Напряжение смещения:
10мВ
Рабочая температура - максимальная:
85 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
4.4 x 3 x 1.15мм
Тип источника питания:
Dual, Single
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SSOP
Тип усилителя:
High Speed, High Voltage
Типичная полоса усиления продукта:
4МГц
Типичная скорость нарастания:
10В/мкс
Типичное двойное напряжение питания:
±1.5 до ±18В
Типичное одинарное напряжение питание:
3 → 36 В
Типичный коэффициент усиления по напряжению:
100 дБ
Ширина:
3мм
