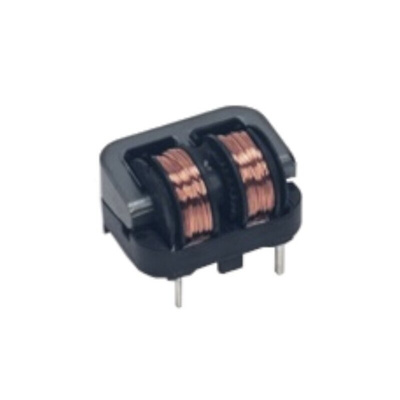

SSHB10H-08082, KEMET 8.2 mH 0.8 A Common Mode Choke 0.64Ω 250V, Дроссель

1861176
Номер производителя: SSHB10H-08082Производитель: KEMET
Цена за шт. (норма упаковки 5 шт)
261.30 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

The KEMET SSHB coils are dual mode chokes with a wide variety of characteristics. These hybrid coils combine the two functions of normal mode countermeasure and common mode noise suppression in just one coil. Reducing the number of required products ensures cost savings and space efficiency. Our proprietary core materials provide optimized solutions for high-temperature requirements (standard type) or for high permeability needs (R type). In addition, the specially developed shape is efficient with normal noise suppression.

Proprietary 5HT and 10H ferrite materials and equivalents
Optimization of magnetic circuit and material
One coil to suppress both common and normal noise
Large inductance due to non-divided bobbin
High permeability for R type
Operating temperature range from -25°C to +130°C for standard type
Operating temperature range from -25°C to +120°C for R type
Low leakage magnetic flux to outside
Compact size and low height
Applications
LED lighting
Audio-visual equipment
Office automation equipment
Power supplies

Техническая спецификация
pdfDatasheet
pdfSpecification sheet
Высота:
15.5мм
Глубина:
17мм
Диапазон рабочих температур:
-25°C → +130°C
Длина:
22мм
Индукция:
8.2 мГн
Максимальный ток:
0.8 A
Номинальное напряжение:
250В
Рабочая температура - максимальная:
+130°C
Рабочая температура - минимальная:
-25°C
Размеры:
22 x 17 x 15.5mm
Серия:
SSHB10H
Сопротивление постоянного тока:
0.64Ω
Стиль выводов:
Solder Pad
Тип монтажа:
Сквозное отверстие
Частота испытаний:
10 кГц
