The Darlington Bipolar Power Transistor is designed for general purpose amplifier and low speed switching applications. The TIP110, TIP111, TIP112 (NPN), TIP115, TIP116, TIP117 (PNP) are complementary devices.
High DC Current Gain - hFE = 2500 (typ) @ IC = 1.0 Adc
Collector-Emitter Sustaining Voltage @ 30 mA
VCEO(sus) = 60 Vdc (Min) TIP110, TIP115
VCEO(sus) = 80 Vdc (Min) TIP111, TIP116
VCEO(sus) = 100 Vdc (Min) TIP112, TIP117
Low Collector-Emitter Saturation Voltage
VCE(sat) = 2.5 Vdc (Max) @ IC= 2.0 Adc = 4.0 Vdc (Max) @ IC= 5.0 Adc
Monolithic Construction with Built-In Base-Emitter Shunt Resistors

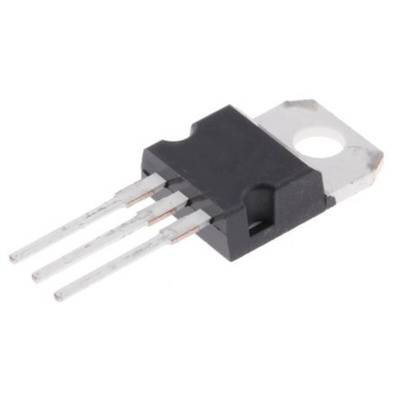

Compact TO-220 AB Package
Datasheet TIP110GВысота:
15.75мм
Длина:
10.53мм
Количество контактов:
3
Количество элементов на чип:
1
Конфигурация:
Single
Конфигурация транзистора:
Single
Максимальная рассеиваемая мощность:
50 Вт
Максимальное напряжение база-эмиттер:
5 В пост. тока
Максимальное напряжение коллектор-база:
60 В пост. тока
Максимальное напряжение коллектор-эмиттер:
60 В пост. тока
Максимальное напряжение насыщение коллектор-эмиттер:
2.5 В пост. тока
Максимальный непрерывный ток коллектора:
5 A dc
Минимальное усиление постоянного тока:
500
Рабочая температура - максимальная:
+150 °C
Рабочая температура - минимальная:
-65 °C
Размеры:
10.53 x 4.83 x 15.75мм
Тип монтажа:
Сквозное отверстие
Тип транзистора:
NPN
Тип упаковки:
TO-220
Ширина:
4.83мм
