The Darlington Bipolar Power Transistor is designed for general-purpose amplifier and low-speed switching applications. TIP120, TIP121, TIP122 (NPN), TIP125, TIP126, TIP127 (PNP) are complementary devices.
High DC Current Gain - hFE = 2500 (typ) @ IC = 4.0 Adc
Collector-Emitter Sustaining Voltage @ 100 mA
VCEO(sus) = 60 Vdc (Min) TIP120, TIP125
VCEO(sus) = 80 Vdc (Min) TIP121, TIP126
VCEO(sus) = 100 Vdc (Min) TIP122, TIP127
Low Collector-Emitter Saturation Voltage
VCE(sat) = 2.0 Vdc (Max) @ IC= 3.0 Adc = 4.0 Vdc (Max) @ IC= 5.0 Adc
Monolithic Construction with Built-In Base-Emitter Shunt Resistors

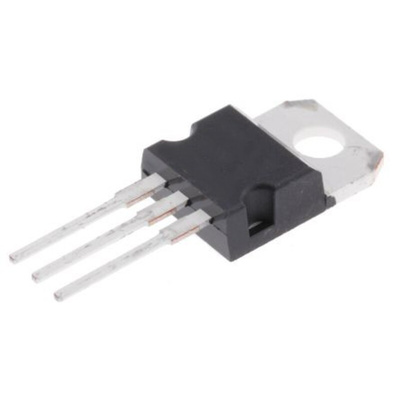

Compact TO-220 AB Package
Datasheet TIP121GВысота:
15.75мм
Длина:
10.53мм
Количество контактов:
3
Количество элементов на чип:
1
Конфигурация:
Single
Конфигурация транзистора:
Single
Максимальная рассеиваемая мощность:
65 Вт
Максимальное напряжение база-эмиттер:
5 В пост. тока
Максимальное напряжение коллектор-база:
80 В пост. тока
Максимальное напряжение коллектор-эмиттер:
80 В пост. тока
Максимальное напряжение насыщение коллектор-эмиттер:
4 В пост. тока
Максимальный непрерывный ток коллектора:
5 A dc
Минимальное усиление постоянного тока:
1000
Рабочая температура - максимальная:
+150 °C
Рабочая температура - минимальная:
-65 °C
Размеры:
10.53 x 4.83 x 15.75мм
Тип монтажа:
Сквозное отверстие
Тип транзистора:
NPN
Тип упаковки:
TO-220
Ширина:
4.83мм
