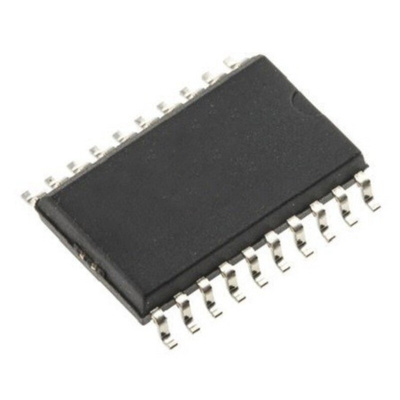

onsemi 74ACT245SCOS, Voltage Level Translator 1, 20-Pin SOIC, Транслятор

1868231
Номер производителя: 74ACT245SCПроизводитель: onsemi
Цена за шт. (норма упаковки 25 шт)
218.40 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

The AC/ACT245 contains eight non-inverting bidirectional buffers with 3-STATE outputs and is intended for bus-oriented applications. Current sinking capability is 24 mA at both the A and B ports. The Transmit/Receive (T/R#) input determines the direction of data flow through the bidirectional transceiver. Transmit (active-HIGH) enables data from A ports to B ports, Receive (active-LOW) enables data from B ports to A ports. The Output Enable input, when HIGH, disables both A and B ports by placing them in a HIGH Z condition.

ICC and IOZ reduced by 50%
Non-inverting buffers
Bidirectional data path
A and B outputs source/sink 24 mA
ACT245 has TTL-compatible inputs
Applications
This product is general usage and suitable for many different applications.

Техническая спецификация
pdfDatasheet
Испытательное состояние задержки распространения:
50пФ
Количество контактов:
20
Количество элементов на чип:
1
Максимальное время задержки распространения при максимальном CL:
9 нс при 50 пФ
Максимальный высокий уровень выходного тока:
-24мА
Максимальный низкий уровень выходного тока:
24мА
Напряжение питания - максимальное:
5.5 В
Напряжение питания - минимальное:
4.5 В
Рабочая температура - максимальная:
+85 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
13 x 7.6 x 2.35мм
Семейство логики:
ACT
Тип выхода:
3 State
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SOIC
