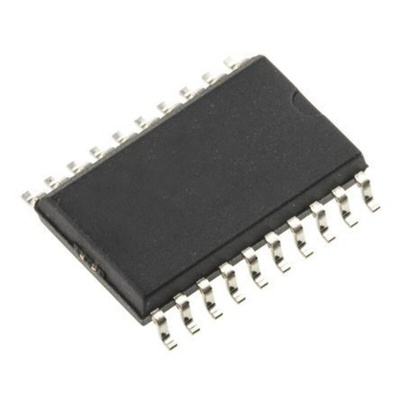

onsemi MC74HCT541ADWG 9-Channel Buffer & Line Driver, 3-State, 20-Pin SOIC, Микросхема

1868290
Номер производителя: MC74HCT541ADWGПроизводитель: onsemi
Цена за шт. (норма упаковки 25 шт)
97.50 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

High-Performance Silicon-Gate CMOS The MC74HCT541A is identical in pinout to the LS541. This device may be used as a level converter for interfacing TTL or NMOS outputs to high speed CMOS inputs. The HCT541A is an octal non-inverting buffer/line driver/line receiver designed to be used with 3-state memory address drivers, clock drivers, and other bus-oriented systems. This device features inputs and outputs on opposite sides of the package and two ANDed active-low output enables.

Output Drive Capability: 15 LSTTL Loads
TTL/NMOS-Compatible Input Levels
Outputs Directly Interface to CMOS, NMOS and TTL
Operating Voltage Range: 4.5 to 5.5V
Low Input Current: 1mA

Chip Complexity: 134 FETs or 33.5 Equivalent Gates

Техническая спецификация
pdfDatasheet MC74HCT541ADWG
Автомобильный стандарт:
AEC-Q100
Испытательное состояние задержки распространения:
50пФ
Количество каналов на чип:
9
Количество контактов:
20
Логическая функция:
Buffer
Максимальное время задержки распространения при максимальном CL:
38 нс при 50 пФ
Максимальный высокий уровень выходного тока:
6мА
Максимальный низкий уровень выходного тока:
6мА
Напряжение питания - максимальное:
5.5 В
Напряжение питания - минимальное:
4.5 В
Полярность:
Неинвертирующий
Размеры:
12.95 x 7.6 x 2.4мм
Семейство логики:
HCT
Тип входа:
CMOS
Тип выхода:
3 State
Тип микросхемы:
Buffer & Line Driver IC
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SOIC
