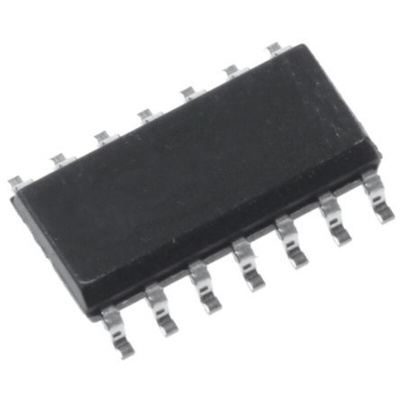

onsemi MC74LCX08DG, Quad 2-Input AND Logic Gate, 14-Pin SOIC, Логический вентиль

1868340
Номер производителя: MC74LCX08DGПроизводитель: onsemi
Цена за шт. (норма упаковки 25 шт)
163.80 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

74LCX Family, On Semiconductor

Advanced High-Speed (low-voltage) CMOS Logic
Operating Voltage Range: 2.0 to 3.6V
5V tolerant inputs & outputs

The MC74LCX08 is a high performance, quad 2-input AND gate operating from a 2.7 to 3.6V supply. High impedance TTL compatible inputs significantly reduce current loading to input drivers while TTLcompatible outputs offer improved switching noise performance. AVI specification of 5.5V allows MC74LCX08 inputs to be safely driven from 5V devices. Current drive capability is 24mA at the outputs.

Designed for 2.7 to 3.6V VCC Operation
5V Tolerant Inputs - Interface Capability With 5V TTL Logic
LVTTL Compatible
24mA Balanced Output Sink and Source Capability
Near Zero Static Supply Current (10mA) Substantially Reduces System Power Requirements
Latchup Performance Exceeds 500mA
ESD Performance: Human Body Model >2000V, Machine Model >200V

74LCX Family

Техническая спецификация
pdfDatasheet MC74LCX08DG
Автомобильный стандарт:
AEC-Q101
Высота:
1.5мм
Длина:
8.75мм
Испытательное состояние задержки распространения:
50пФ
Количество входов за проход:
2
Количество контактов:
14
Количество элементов:
4
Логическая функция:
AND
Максимальное время задержки распространения при максимальном CL:
6.2 нс при 50 пФ
Максимальный высокий уровень выходного тока:
-24мА
Максимальный низкий уровень выходного тока:
24мА
Напряжение питания - максимальное:
3.6 В
Напряжение питания - минимальное:
2.3 В
Рабочая температура - максимальная:
+85 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
8.75 x 4 x 1.5мм
Семейство логики:
LCX
Тип входа:
TTL
Тип выхода:
TTL
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SOIC
Ширина:
4мм
