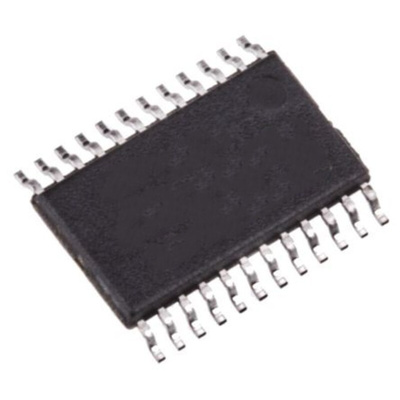

onsemi MC74VHCT245ADTG, Voltage Level Shifter Bus Transceiver 1, 24-Pin TSSOP, Транслятор

1868350
Номер производителя: MC74VHCT245ADTGПроизводитель: onsemi
Цена за шт. (норма упаковки 25 шт)
335.40 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

High Speed: tPD = 4.9ns (Typ) at VCC = 5V
Low Power Dissipation: ICC = 4μA (Max) at TA = 25 C
High Noise Immunity: VNIH = VNIL = 28% VCCPower Down Protection Provided on Inputs and Outputs
Balanced Propagation Delays
Designed for 2V to 5.5V Operating Range
Low Noise: VOLP = 1.2V (Max)
Pin and Function Compatible with Other Standard Logic Families
Latchup Performance Exceeds 300mA
ESD Performance: HBM > 2000V, Machine Model > 200V
Chip Complexity: 304 FETs or 76 Equivalent Gates
Application Notes
Do not force a signal on an I/O pin when it is an active output, damage may occur.
All floating (high impedance) input or I/O pins must be fixed by means of pull up or pull down resistors or bus terminator ICs.
A parasitic diode is formed between the bus and VCC terminals. Therefore, the VHC245 cannot be used to interface 5V to 3V systems directly.

Техническая спецификация
pdfDatasheet MC74VHCT245ADTG
Испытательное состояние задержки распространения:
50пФ
Количество контактов:
24
Количество элементов на чип:
1
Логическая функция:
Bus Transceiver
Максимальное время задержки распространения при максимальном CL:
9.5 нс при 50 пФ
Максимальный высокий уровень выходного тока:
-8мА
Максимальный низкий уровень выходного тока:
8мА
Напряжение питания - максимальное:
4.5 до 5.5 В
Напряжение питания - минимальное:
4.5 В
Рабочая температура - максимальная:
+85 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
7.9 x 4.5 x 1.05мм
Семейство логики:
VHCT
Тип выхода:
TTL
Тип монтажа:
Поверхностное крепление
Тип упаковки:
TSSOP
