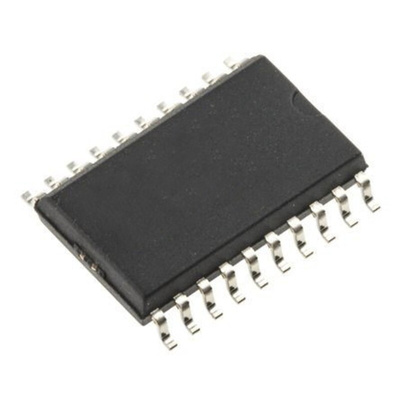

onsemi MC74HC573ADWR2G, Voltage Level Shifter 1, 20-Pin SOIC, Транслятор

1868533
Номер производителя: MC74HC573ADWR2GПроизводитель: onsemi
Цена за шт. (норма упаковки 25 шт)
206.70 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

High-Performance Silicon-Gate CMOS The MC74HC573A is identical in pinout to the LS573. The devices are compatible with standard CMOS outputs, with pullup resistors, they are compatible with LSTTL outputs. These latches appear transparent to data (i.e., the outputs change asynchronously) when Latch Enable is high. When Latch Enable goes low, data meeting the setup and hold time becomes latched. The HC573A is identical in function to the HCT373A but has the data inputs on the opposite side of the package from the outputs to facilitate PC board layout.

Output Drive Capability: 15 LSTTL Loads
Outputs Directly Interface to CMOS, NMOS and TTL
Operating Voltage Range: 2.0 to 6.0 V
Low Input Current: 1.0 mA

Chip Complexity: 218 FETs or 54.5 Equivalent Gates

Техническая спецификация
pdfDatasheet MC74HC573ADWR2G
Автомобильный стандарт:
AEC-Q100
Испытательное состояние задержки распространения:
50пФ
Количество контактов:
20
Количество элементов на чип:
1
Максимальное время задержки распространения при максимальном CL:
225 нс при 50 пФ
Максимальный высокий уровень выходного тока:
7.8мА
Максимальный низкий уровень выходного тока:
7.8мА
Напряжение питания - максимальное:
2 to 6 V
Напряжение питания - минимальное:
2 В
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-55 °C
Размеры:
12.95 x 7.6 x 2.4мм
Семейство логики:
HC
Тип выхода:
3 State
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SOIC
