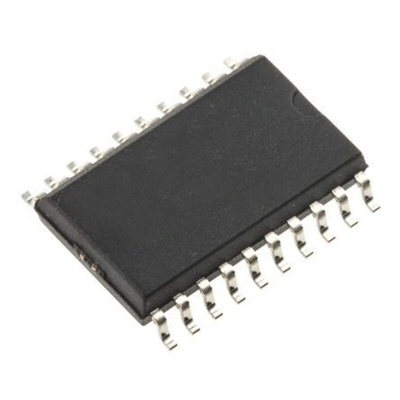

onsemi MC74HCT245ADWG, Voltage Level Shifter Bus Transceiver 1, 20-Pin SOIC, Транслятор

1868638
Номер производителя: MC74HCT245ADWGПроизводитель: onsemi
Цена за шт. (норма упаковки 25 шт)
101.40 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

High-Performance Silicon-Gate CMOS The MC74HCT245A is identical in pinout to the LS245. This device may be used as a level converter for interfacing TTL or NMOS outputs to High Speed CMOS inputs. The MC74HCT245A is a 3-state noninverting transceiver that is used for 2-way asynchronous communication between data buses. The device has an active-low Output Enable pin, which is used to place the I/O ports into high-impedance states. The Direction control determines whether data flows from A to B or from B to A.

Output Drive Capability: 15 LSTTL Loads
TTL/NMOS Compatible Input Levels
Outputs Directly Interface to CMOS, NMOS and TTL
Operating Voltage Range: 4.5 to 5.5 V
Low Input Current: 1.0 mA

Chip Complexity: 304 FETs or 76 Equivalent Gates

Техническая спецификация
pdfDatasheet MC74HCT245ADWG
Испытательное состояние задержки распространения:
50пФ
Количество контактов:
20
Количество элементов на чип:
1
Логическая функция:
Bus Transceiver
Максимальное время задержки распространения при максимальном CL:
33 нс при 50 пФ
Максимальный высокий уровень выходного тока:
6мА
Максимальный низкий уровень выходного тока:
6мА
Напряжение питания - максимальное:
4.5 до 5.5 В
Напряжение питания - минимальное:
4.5 В
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-55 °C
Размеры:
12.95 x 7.6 x 2.4мм
Семейство логики:
HCT
Тип выхода:
3 State
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SOIC
