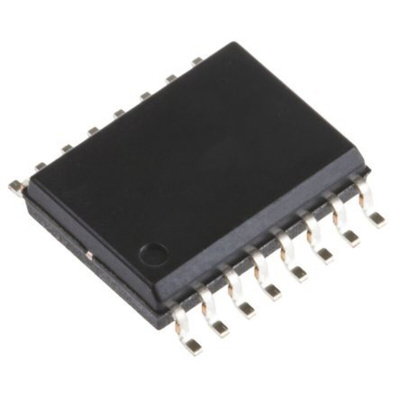

onsemi ULN2003ADR2G NPN Darlington Transistor, 500 mA 50 V HFE:1000, 16-Pin SOIC, Микросхема

1868994
Номер производителя: ULN2003ADR2GПроизводитель: onsemi
Цена за шт. (норма упаковки 25 шт)
175.50 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

The seven NPN Darlington connected transistors in these arrays are well suited for driving lamps, relays, or printer hammers in a variety of industrial and consumer applications. Their high breakdown voltage and internal suppression diodes insure freedom from problems associated with inductive loads. Peak inrush currents to 500 mA permit them to drive incandescent lamps. The ULx2003A with a 2.7 kΩ series input resistor is well suited for systems utilizing a 5.0 V TTL or CMOS Logic.

Peak inrush currents to 500 mA
High breakdown voltage
Internal suppression diodes
End Products
Industrial Equipment
Printers
Applications \t \t
Driving relays or incandescent lamps
Driving printer hammers

Техническая спецификация
pdfDatasheet ULN2003ADR2G
Высота:
1.5мм
Длина:
10мм
Количество контактов:
16
Количество элементов на чип:
1
Конфигурация:
Single
Конфигурация транзистора:
Single
Максимальное напряжение коллектор-эмиттер:
50 В
Максимальное напряжение насыщение коллектор-эмиттер:
1.1 В пост. тока
Максимальный непрерывный ток коллектора:
500 мА
Максимальный ток коллекторный отсечки:
50мкА
Минимальное усиление постоянного тока:
1000
Рабочая температура - максимальная:
+85 °C
Рабочая температура - минимальная:
-20 °C
Размеры:
10 x 4 x 1.5мм
Тип монтажа:
Поверхностное крепление
Тип транзистора:
NPN
Тип упаковки:
SOIC
Ток базы:
25мА
Ширина:
4мм
