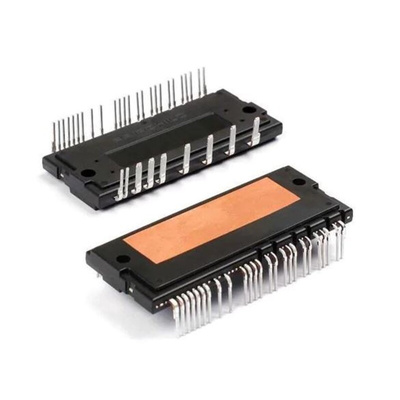

1200 V - 25 A 3-Phase IGBT Inverter, Including Control ICs for Gate Drive and Protections
Low-Loss, Short-Circuit-Rated IGBTs
Very Low Thermal Resistance Using Al2O3 DBC Substrate
Built-In Bootstrap Diodes and Dedicated Vs Pins Simplify PCB Layout
Separate Open-Emitter Pins from Low-Side IGBTs for Three-Phase Current Sensing
Single-Grounded Power Supply Supported
Built-In NTC Thermistor for Temperature Monitoring and Management
Adjustable Over-Current Protection via Integrated Sense-IGBTs
Isolation Rating of 2500 Vrms / 1 min.
Applications
Motion Control - Home Appliance/Industrial Motor
Datasheet FNA22512AВысота:
8.1мм
Высота изделия:
8.1мм
Выходная конфигурация:
Single Ended
Длина:
80.5мм
Длина изделия:
80.5мм
Количество контактов:
34
Конфигурация:
3 фазный
Максимальное напряжение коллектор-эмиттер:
1200 В
Максимальное напряжение питания:
16.5 В
Максимальный выходной ток:
2 (Fault)mA
Максимальный рейтинг изоляции:
2500Вrms
Максимальный ток коллектора IGBT:
25A
Напряжение питания - максимальное:
16.5 В
Напряжение питания - минимальное:
13.5 В
Рабочая температура - максимальная:
+150 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
80.5 x 33.5 x 8.1мм
Серия:
SPM2
Тип двигателя:
AC Induction, BLDC Motor, PMSM Motor
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SPMCA-A
Типичная частота переключения:
20 (Максимум)кГц
Ширина:
33.5мм
Ширина изделия:
33.5мм
