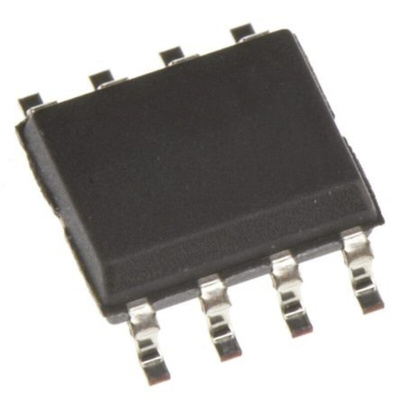

onsemi MC100EPT25DGOS, Logic Level Translator Translator ECL to LVTTL, 8-Pin SOIC-NB, Преобразователь

1869227
Номер производителя: MC100EPT25DGПроизводитель: onsemi
Цена за шт.
3564.60 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

The MC100EPT25 is a Differential LVECL/ECL to LVTTL translator. This device requires +3.3V, -3.3V to -5.2V, and ground. The small outline 8-lead SOIC package and the single gate of the EPT25 make it ideal for applications which require the translation of a clock or data signal.
The VBB output allows the EPT25 to also be used in a single-ended input mode. In this mode the VBB output is tied to the D input for a inverting buffer or the D input for a non-inverting buffer. If used, the VBB pin should be bypassed to ground with at least a 0.01 μF capacitor.

1.1ns Typical Propagation Delay
Maximum Frequency > 275 MHz Typical
Operating Range: VCC = 3.0 V to 3.6 V, VEE = -5.5 V to -3.0 V, GND = 0 V
24mA TTL outputs
Q Output will default LOW with inputs open or at GND
VBB Output
Open Input Default State
Safety Clamp on Inputs
Pb-Free Packages are Available

Техническая спецификация
pdfDatasheet
Испытательное состояние задержки распространения:
20пФ
Количество контактов:
8
Логическая функция:
Translator
Максимальное время задержки распространения при максимальном CL:
1600 ps @ 20 pF
Максимальный высокий уровень выходного тока:
-3мА
Максимальный низкий уровень выходного тока:
24мА
Напряжение питания - максимальное:
3.6 В
Напряжение питания - минимальное:
3 В
Перевод:
ECL to LVTTL
Рабочая температура - максимальная:
+85 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
5 x 4 x 1.5мм
Семейство логики:
ECL
Тип выхода:
LVTTL
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SOIC-NB
