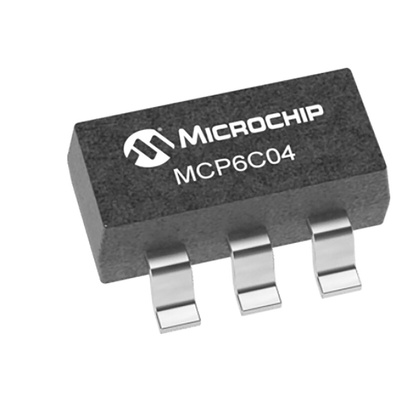

MCP6C04T-100E/CHY Microchip, Op Amps, 500kHz 6000 MHz, 2 → 5.5 V, 6-Pin SOT-23, Операционный усилитель

1880164
Номер производителя: MCP6C04T-100E/CHYПроизводитель: Microchip
Цена за шт. (норма упаковки 10 шт)
538.20 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

The MCP6C04 high-side current sense amplifier provides input offset voltage correction for very low offset and offset drift. This device is offered with preset gains of 20, 50 and 100 V/V. The input common-mode range extends from 3V to 52V, and the power supply operating voltage is from 2V to 5.5V.

Zero-drift architecture
Bidirectional or unidirectional operation
Maximum offset less than 30 μV
Maximum offset drift less than 180 nV/ºC
Specified input common-mode range: 3V to 52V
Fixed gain options: 20, 50, 100 V/V
Bandwidth of 500 kHz (typical)
Enhanced EMI rejection
Specified from -40 to +125ºC
Small 6-pin SOT-23 package
Applications
Actuator controls
Industrial control and automation
Power management systems
Motor control
Battery monitor/tester

Техническая спецификация
pdfDatasheet MCP6C04T-100E/CHY
pdfDatasheet MCP6C04T-020E/CHY
pdfDatasheet
Высота:
1.3мм
Диапазон входного напряжения:
2 → 5.5 В
Длина:
2.9мм
Количество контактов:
6
Максимальная рабочая частота:
6000 МГц
Максимальное входное напряжение:
5.5 В
Минимальное входное напряжение:
2 В
Напряжение смещения:
24мкВ
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
2.9 x 1.6 x 1.3мм
Тип выхода:
Swing
Тип источника питания:
Dual, Single
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SOT-23
Типичная полоса усиления продукта:
500кГц
Типичное входное напряжение шумовой плотности:
44нВ/√Гц
Типичное одинарное напряжение питание:
2 → 5.5 В
Типичный коэффициент усиления по напряжению:
100 В/В
Ширина:
1.6мм
