Product width ranging from 22.5mm to 35mm
Partial load failure detection
Zero cross switching
Ratings up to 600VACrms & 90AACrms
Up to 18000A2s for I
2t and 1200Vp for blocking voltage
Control voltage range: 4 - 32 VDC
Local or remote current set-point
LED indications for the different faults
Alarm signal output for SSR or load circuit malfunction
Integrated voltage transient protection with varistor
Short circuit current rating 100kArms
Техническая спецификация

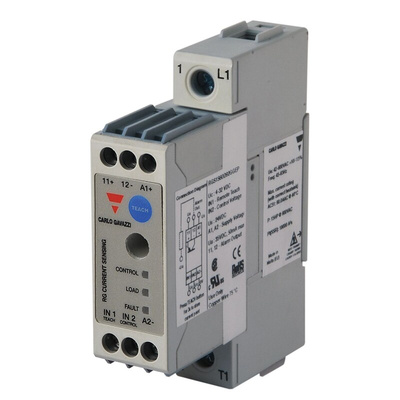

Datasheet RGS1S60D92GGEP
Диапазон нагрузочного напряжения:
42 → 600В перем. тока
Диапазон рабочих температур:
-25 → +70°C
Диапазон управляющего напряжения:
4 → 32 В пост. тока
Максимальное время включения:
1 с
Максимальное напряжение нагрузки:
600 В перем. тока
Максимальное напряжение управления:
32 В пост. тока
Максимальный ток нагрузки:
90 A
Минимальное напряжение нагрузки:
42 В перем. тока
Минимальное напряжение управления:
4 В пост. тока
Минимальный ток нагрузки:
0.83 A
Рабочая температура - максимальная:
+70°C
Рабочая температура - минимальная:
-25°C
Размеры:
22.5 x 78 x 90мм
Специальные функции:
Integrated Current Monitoring
Тип коммутации:
Zero Cross
Тип реле:
Твердотельное реле
Ток утечки в выключенном состоянии:
3 мА
Устройства вывода:
PNP Открытый коллектор
