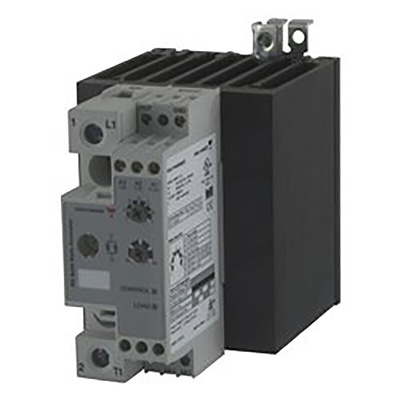

1 pole analogue switching AC solid state contactors
Select able mode of operation:
Phase Angle
Full Cycle x1,x4,x16
Advanced Full Cycle
Soft Starting
Rated operational voltage: up to 660 VAC
Rated operational current: up to 63 A AC
Control inputs: 420 mA, 05 V, 15 V, 010 V, external potentiometer
Integrated varistor protection on output
Load ON LED indication
100kA short circuit current rating
DIN or panel mount
Техническая спецификация
Datasheet RGC1P23V62ED
Диапазон нагрузочного напряжения:
85 → 265В перем. тока
Диапазон рабочих температур:
-40 → +70°C
Диапазон управляющего напряжения:
0 → 10 В пост. тока
Максимальное время включения:
1 с
Максимальное напряжение нагрузки:
265 В перем. тока
Максимальное напряжение управления:
10 В пост. тока
Максимальный ток нагрузки:
73 A
Минимальное напряжение нагрузки:
85 В перем. тока
Минимальное напряжение управления:
0 В пост. тока
Минимальный ток нагрузки:
500 мА
Рабочая температура - максимальная:
+70°C
Рабочая температура - минимальная:
-40°C
Размеры:
72 x 125.5 x 110мм
Специальные функции:
Integrated Heatsink
Тип коммутации:
Proportional
Тип реле:
Твердотельное реле
Ток утечки в выключенном состоянии:
<lteq/>5 mA
Устройства вывода:
Varistor
