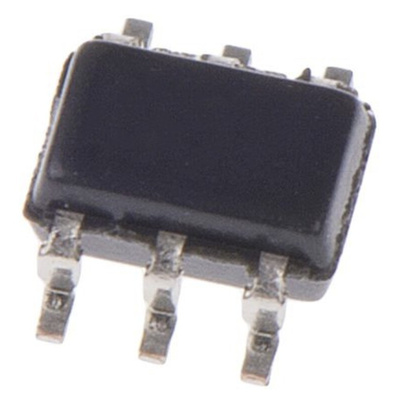

onsemi NCV211RSQT2G ON Semiconductor, Current Shunt Monitor Single Rail to Rail 6-Pin SC-70, Токочувствительный усилитель

1890464
Номер производителя: NCV211RSQT2GПроизводитель: onsemi
Цена за шт. (норма упаковки 25 шт)
257.40 руб. (С НДС) *

Срок поставки: 4-6 недель

+

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

The NCS211R and NCV211R are voltage output, current sense amplifiers that can measure voltage across shunts at common-mode voltages from -0.3 V to 26 V, independent of supply voltage. With a fixed gain of 500 V/V, the low offset of the zero-drift architecture enables current sensing across the shunt with maximum voltage drops as low as 10 mV full-scale. These devices can operate from a single +2.2 V to +26 V power supply, drawing a maximum of 80 μA of supply current. Available in SC70-6 package Additional gain options are available: NCS213R (50 V/V), NCS214R (100 V/V) , NCS210R (200 V/V)

Wide Common Mode Input Range: -0.3 to 26 V
Low Offset Voltage: ±35 μV max.
Low Offset Drift: 0.5 μV/°C max.
Supply Voltage: 2.2 to 26 V
High-side current sensing for high voltage systems
Low Ohm value current sense resistors
High accuracy over temperature leading to better power efficiency
Wide supply voltage range provides system flexibility
Applications
Power Monitoring
Power Adapters
LED Power Supply
Over Current Protection
Automotive
Closed Loop Feedback Circuits
End Products
White Goods
Automotive
Lighting
Laptop/Notebooks PC
Fast Chargers in Smartphones and Tablet
Telecom DC-DC modules
E-Cigarettes
Computing Servers

Техническая спецификация
pdfDatasheet NCV211RSQT2G
Автомобильный стандарт:
AEC-Q100
Высота:
1мм
Длина:
2.2мм
Количество каналов на чип:
1
Количество контактов:
6
Максимальный ток питания:
80 мкА
Минимум CMRR:
105дБ
Напряжение питания - максимальное:
26 В
Напряжение питания - минимальное:
2 В
Рабочая температура - максимальная:
+125 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
2.2 x 1.35 x 1мм
Тип выхода:
Rail to Rail
Тип источника питания:
Single
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SC-70
Типичное одинарное напряжение питание:
5 В
Ширина:
1.35мм
