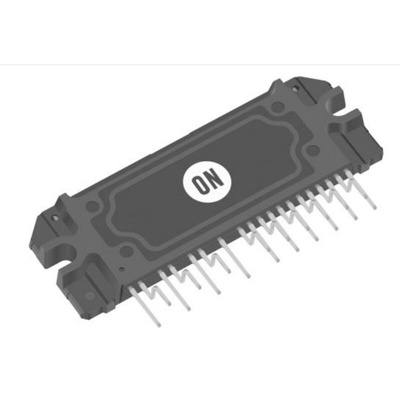

ON Semiconductor STK544UC63K-E Motor Driver IC, 600 V 23-Pin, SIP, Драйвер двигателя

1890522
Номер производителя: STK544UC63K-EПроизводитель: ON Semiconductor
Цена за шт.
5349.00 руб. (С НДС) *
Количество 10+ 25+ 50+
Цена 4167.00 руб. 4002.00 руб. 3918.00 руб.

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

This Inverter IPM (Intelligent Power Module) includes the output stage of a 3-phase inverter, pre-drive circuits, bootstrap circuits, and protection circuits in one package.

Over-current Protection Circuit
Under-voltage LockOut for all channels
Upper/lower ON prevention circuit
Thermistor for case temperature monitor
Direct input of CMOS level control signals without an insulating is possible
Having separate emitters and VITRIP terminal for protection
All IGBT Gate shutdown at abnormal for safety
System malfunction can reduce by noise
High precision monitor is possible
No need photo-coupler design
Applications
Motor Driver modules
End Products
Motor controll system
Industrial /General Control System
HVAC
Clothes Washer /Dryer
Dish Washer
Refrigerator

Техническая спецификация
pdfDatasheet STK544UC63K-E
Высота:
5.5мм
Высота изделия:
5.5мм
Длина:
62.5мм
Длина изделия:
62.5мм
Количество контактов:
23
Максимальное напряжение коллектор-эмиттер:
600 В
Максимальное напряжение питания:
450 В
Максимальный выходной ток:
10 A, 20 A
Максимальный рейтинг изоляции:
2000Вrms
Напряжение питания - максимальное:
450 В
Напряжение питания - минимальное:
0 В
Рабочая температура - максимальная:
+100 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
62.5 x 22.3 x 5.5мм
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SIP
Типичная частота переключения:
20 (Максимум PWM)кГц
Ширина:
22.3мм
Ширина изделия:
22.3мм
