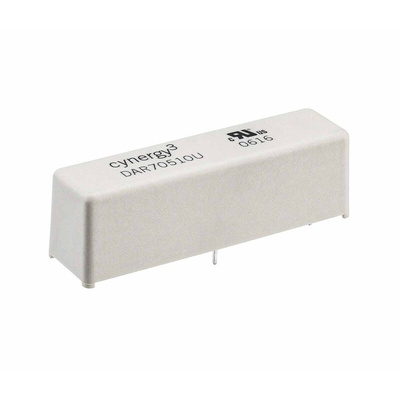

DAT71205U, Sensata / Cynergy3 PCB Mount Reed Relay, 12V dc Coil, SPST, 7000V Max, 2 A Max, 150Ω, Реле

1892372
Номер производителя: DAT71205UПроизводитель: Sensata / Cynergy3
Цена за шт.
12823.20 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

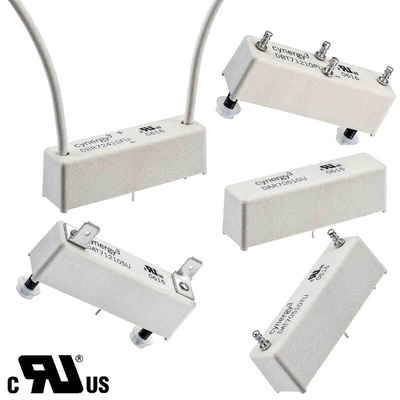

Sensata Cynergy3 Reed Relay, 2A, 50W - DA(UL) Series - DAT71205U

This reed relay from Sensata Cynergy3 controls the electromagnet in a high-voltage reed switch. It uses contact pins with a high current carrying capacity to switch the electromagnet in a reed switch on or off. Its compact design makes it easy to install in industrial applications with minimal space, such as on medical emergency devices or on military testing equipment. The nylon studs mount onto a PCB (printed circuit board), creating a secure attachment that prevents small particle contamination over time.

Features & Benefits

• Tough tungsten contact material has high thermal resistance, making it suitable for soldering onto a PCB
• Wide operating temperature range of -20°C to +70°C to withstand extreme environmental conditions
• Maximum switching time of 3ms (milliseconds) for a quick response

How long will this reed relay last?

When used in normal operating conditions and with 50W switching applications, this reed relay is designed to have a lifespan of around 10 million mechanical and electrical operations. This means it will last a long time without the need to be replaced.

Техническая спецификация
pdfDA (UL) N/O, HIGH VOLTAGE RELAYS - 10KV, 7.5KV & 5KV Series Datasheet
pdfApplication Note - Reed Relays
pdfBrochure - Reed Relays
Время работы, в том числе отказов:
3мс
Высота:
18.5мм
Глубина:
15.8мм
Диапазон рабочих температур:
-20 → +70°C
Длина:
60мм
Изоляция катушка-контакт:
17кВ
Катушка напряжение:
12В пост. тока
Классификация коммутационных реле:
Универсальное реле
Количество полюсов:
1
Конфигурация контактов:
SPST
Максимальная коммутируемая мощность постоянного тока:
50 Вт
Максимальное коммутируемое напряжение переменного тока:
7000В
Максимальное коммутируемое напряжение постоянного тока:
7000В
Максимальный ток коммутации переменного тока:
2 A
Максимальный ток коммутации постоянного тока:
2 A
Материал контактов:
Вольфрам
Рабочая температура - максимальная:
+70°C
Рабочая температура - минимальная:
-20°C
Размеры:
60 x 15.8 x 18.5мм
Сопротивление катушки:
150Ом
Сопротивление контакта:
250 мОм
Специальные функции:
7.5kV or 5kV Isolation, Choice of 10kV, Excellent AC Characteristics, Low Contact Resistance, PCB or Panel mΩunt
Срок службы:
10^6 (50W Switching) cycles, 10^9 (Dry Switching) cycles
Тип клеммы:
PCB Pin
Тип монтажа:
Крепление на печатной плате
Электрический ресурс:
10^6 (50W Switching) cycles, 10^9 (Dry Switching) cycles
