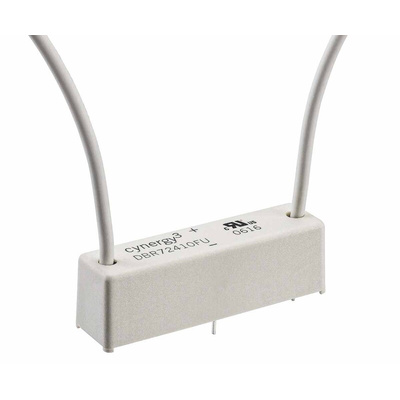

DAT72405FU, Sensata / Cynergy3 PCB Mount Reed Relay, 24V dc Coil, SPST, 7000V Max, 2 A Max, 780Ω, Реле

1892528
Номер производителя: DAT72405FUПроизводитель: Sensata / Cynergy3
Цена за шт.
15740.40 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

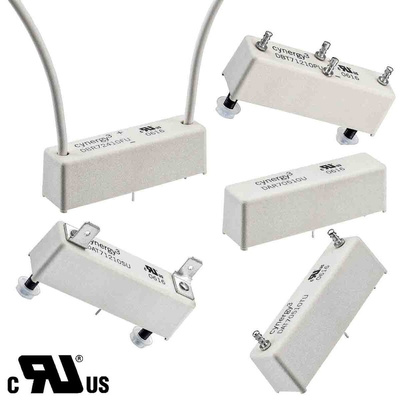

Very high isolation voltages (up to 10kV) are achieved through the use of high vacuum reed switches with either Rhodium or Tungsten contacts and make these relays suitable for high reliability applications, such as cardiac defibrillators, test equipment and high voltage power supplies. The Rhodium contact relays have low contact resistance, while the Tungsten contact relays can switch higher voltages. PCB or Panel Mount, via Nylon studs, versions are available. Connection options, for the HV, include PCB, solder turret(wire wrap), flying lead and 0.25” spade terminals.

Choice of 10kV, 7.5kV or 5kV isolation
Low contact resistance
PCB or panel mount
HV connections via flying leads, solder turret (wire wrap), or 1/4" spade terminals
Excellent AC characteristics

Техническая спецификация
pdfDatasheet DAT72405FU
pdfDA (UL) N/O, HIGH VOLTAGE RELAYS - 10KV, 7.5KV & 5KV Series Datasheet
Время работы, в том числе отказов:
3мс
Высота:
18.5мм
Глубина:
15.8мм
Диапазон рабочих температур:
-20 → +70°C
Длина:
60мм
Изоляция катушка-контакт:
17кВ
Катушка напряжение:
24В пост. тока
Классификация коммутационных реле:
Универсальное реле
Количество полюсов:
1
Конфигурация контактов:
SPST
Максимальная коммутируемая мощность постоянного тока:
50 Вт
Максимальное коммутируемое напряжение переменного тока:
7000В
Максимальное коммутируемое напряжение постоянного тока:
7000В
Максимальный ток коммутации переменного тока:
2 A
Максимальный ток коммутации постоянного тока:
2 A
Материал контактов:
Вольфрам
Рабочая температура - максимальная:
+70°C
Рабочая температура - минимальная:
-20°C
Размеры:
60 x 15.8 x 18.5мм
Сопротивление катушки:
780Ом
Сопротивление контакта:
250 мОм
Специальные функции:
7.5kV or 5kV Isolation, Choice of 10kV, Excellent AC Characteristics, Low Contact Resistance, PCB or Panel mΩunt
Срок службы:
10^6 (50W Switching) cycles, 10^9 (Dry Switching) cycles
Тип монтажа:
Крепление на печатной плате
Электрический ресурс:
10^6 (50W Switching) cycles, 10^9 (Dry Switching) cycles
