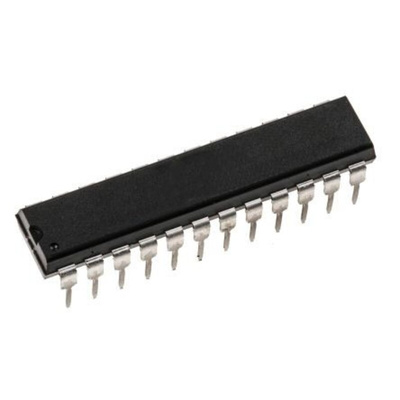

MAX274AENG+, Maxim Integrated Band Pass Filter, Low Pass Filter Active Filter, Активный фильтр

1913500
Номер производителя: MAX274AENG+Производитель: Maxim Integrated
Цена за шт.
10541.70 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Continuous-TIme Filter - No Clock, No Clock Noise
Implement Butterworth, Chebyshev, Bessel and Other Filter Responses
Lowpass, Bandpass Outputs
Operate from a Single +5V Supply or Dual ±5V Supplies
Design Software Available
MAX274 Evaluation Kit Available
8th-Order-Four 2nd-Order Sections (MAX274)
4th-Order-Two 2nd-Order Sections (MAX275)
Center-Frequency Range:
150kHz for MAX274
300kHz for MAX275
Low Noise:
-86dB THD Typical for MAX274
-89dB THD Typical for MAX275
Center-Frequency Accurate Over Temp:
within ±1% for MAX274
within ±0.9% for MAX275
Applications
Audio/Sonar/Avionics Frequency Filtering
DAC Output-Smoothing Filters
Low-Distortion Anti-Aliasing Filters
Modems
Vibration Analysis

Техническая спецификация
pdfDatasheet - MAX274AENG+
Архитектура:
Непрерывное время
Высота:
4.45мм
Диапазон рабочих температур:
-40 → +85 °C
Длина:
32.13мм
Количество контактов:
24
Количество контуров:
1
Предельная частота:
150кГц
Рабочая температура - максимальная:
+85 °C
Рабочая температура - минимальная:
-40 °C
Размеры:
32.13 x 7.87 x 4.45мм
Тип источника питания:
Dual, Single
Тип монтажа:
Сквозное отверстие
Тип упаковки:
PDIP
Тип фильтра:
Band Pass Filter, Low Pass Filter
Типичное двойное напряжение питания:
±5В
Типичное одинарное напряжение питание:
5 В
Ширина:
7.87мм
