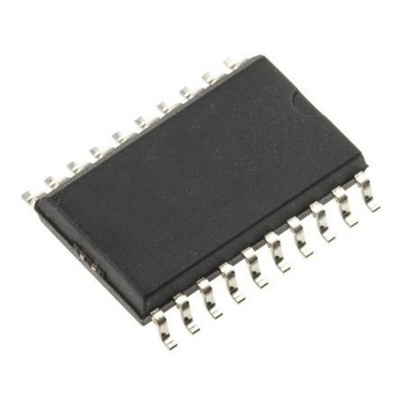

MAX275BCWP+, Maxim Integrated Band Pass Filter, Low Pass Filter Active Filter, Активный фильтр

1916903
Номер производителя: MAX275BCWP+Производитель: Maxim Integrated
Цена за шт. (норма упаковки 2 шт)
2133.30 руб. (С НДС) *

Срок поставки: 4-6 недель

+ −

* УТОЧНЯЙТЕ ВОЗМОЖНОСТЬ, ЦЕНУ И СРОК ПОСТАВКИ, В СВЯЗИ С ОГРАНИЧЕНИЕМ ЭКСПОРТА ТОВАРОВ ИЗ СТРАН ЕС И ВЕЛИКОБРИТАНИИ

Continuous-TIme Filter - No Clock, No Clock Noise
Implement Butterworth, Chebyshev, Bessel and Other Filter Responses
Lowpass, Bandpass Outputs
Operate from a Single +5V Supply or Dual ±5V Supplies
Design Software Available
MAX274 Evaluation Kit Available
8th-Order-Four 2nd-Order Sections (MAX274)
4th-Order-Two 2nd-Order Sections (MAX275)
Center-Frequency Range:
150kHz for MAX274
300kHz for MAX275
Low Noise:
-86dB THD Typical for MAX274
-89dB THD Typical for MAX275
Center-Frequency Accurate Over Temp:
within ±1% for MAX274
within ±0.9% for MAX275
Applications
Audio/Sonar/Avionics Frequency Filtering
DAC Output-Smoothing Filters
Low-Distortion Anti-Aliasing Filters
Modems
Vibration Analysis

Техническая спецификация
pdfMAX275BCWP+ - Datasheet
pdfDatasheet - MAX275BCWP+
Архитектура:
Непрерывное время
Высота:
2.35мм
Диапазон рабочих температур:
0 → +70 °C
Длина:
13мм
Количество контактов:
20
Количество контуров:
1
Предельная частота:
300кГц
Рабочая температура - максимальная:
+70 °C
Рабочая температура - минимальная:
0 °C
Размеры:
13 x 7.6 x 2.35мм
Тип источника питания:
Dual, Single
Тип монтажа:
Поверхностное крепление
Тип упаковки:
SO
Тип фильтра:
Band Pass Filter, Low Pass Filter
Типичное двойное напряжение питания:
±5В
Типичное одинарное напряжение питание:
5 В
Ширина:
7.6мм
